DTC　スライド丁番 C80 シリーズ　ダンパー内蔵スライド丁番

DTC C80 シリーズ　ダンパー内蔵スライド丁番


　C80A676F　110°開き全カブセ
　C80B676F　110°開き半カブセ
　C80A677T0F　110°開き全カブセ
　C80B677T0F　110°開き半カブセ
　80T★0TQ-32A　カム式調整座金（皿穴）
　80T★2TQ2-32A　カム式調整座金（ユーロビス）（★：座金厚み，数値：0，2，4）
　トビラの寸法と丁番の個数
　調整

スムーズな扉の開閉を可能にした，新シリーズヒンジ！　扉の跳ね返りもなく，静かに扉が閉まります。

商品の詳しい紹介1 　商品の詳しい紹介2 （別ウィンドウが開きます）

C80A676　ダンパー内蔵スライド丁番　110°開き全カブセ（ワンタッチタイプ）

C80A676写真



  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左／右調整：＋4mm／-2mm
    　　前／後調整：+3mm／-1mm
    　　上下調整　：±2mm

    • 品番
    種類 110°品番 85°品番
    ダンパー付き C80A676F C80A6E6F
    キャッチ付き C80A676 C80A6E6
    キャッチ無し A80A676 A80A6E6


    C80A676図 C80A676表

    C80B676　ダンパー内蔵スライド丁番　110°開き半カブセ（ワンタッチタイプ）

    C80B676写真



  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左／右調整：＋4mm／-2mm
    　　前／後調整：+3mm／-1mm
    　　上下調整　：±2mm


    • 品番
    種類 110°品番 85°品番
    ダンパー付き C80B676F C80B6E6F
    キャッチ付き C80B676 C80B6E6
    キャッチ無し A80B676 A80B6E6

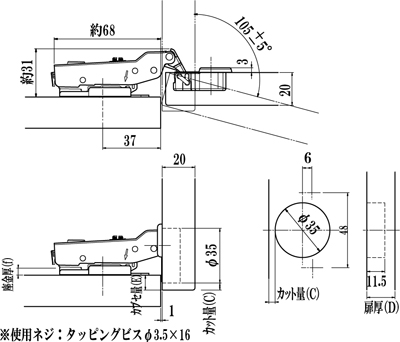

    C80B676図 C80B676表

    C80A677T0　ダンパー内蔵スライド丁番　110°開き全カブセ（ワンタッチタイプ）

    C80A677T0写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左／右調整：＋4mm／-2mm
    　　前／後調整：+3mm／-1mm
    　　上下調整　：±2mm


    • 品番
    種類 110°品番 85°品番
    ダンパー付き C80A677T0F C80A6E7T0F
    キャッチ付き C80A677T0 C80A6E7T0
    キャッチ無し A80A677T0 A80A6E7T0

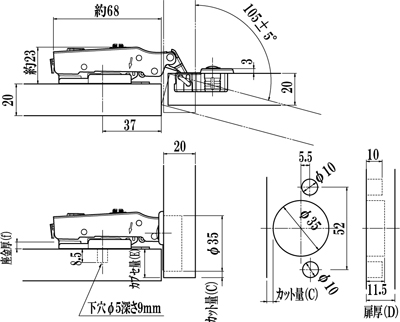

    C80A677T0図 C80A677T0表

    C80B677T0　ダンパー内蔵スライド丁番　110°開き半カブセ（ワンタッチタイプ）

    C80B677T0写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左／右調整：＋4mm／-2mm
    　　前／後調整：+3mm／-1mm
    　　上下調整　：±2mm

    • 品番
    種類 110°品番 85°品番
    ダンパー付き C80B677T0F C80B6E7T0F
    キャッチ付き C80B677T0 C80B6E7T0
    キャッチ無し A80B677T0 A80B6E7T0

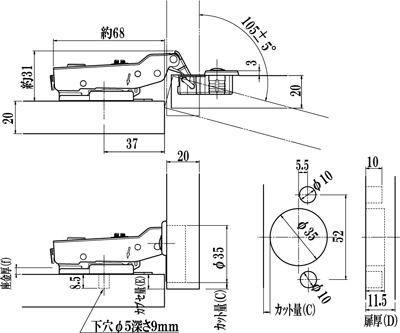

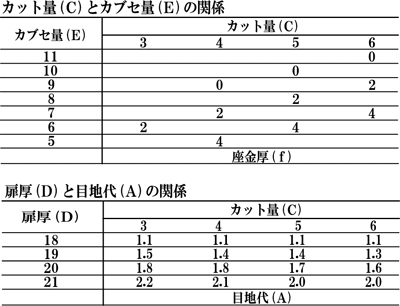

    C80B677T0図 C80B677T0表

    80T00TQ-32A　カム式調整座金（皿穴タイプ）

    80T00TQ-32A写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 上下調整幅：±2mm


    • 品番 厚み
    80T00TQ-32A 0mm
    80T20TQ-32A 2mm
    80T40TQ-32A 4mm


    T00TQ図

    80T02TQ2-32A　カム式調整座金（ユーロビスタイプ）

    80T02TQ2-32A写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 上下調整幅：±2mm


    • 品番 厚み
    80T02TQ2-32A 0mm
    80T22TQ2-32A 2mm
    80T42TQ2-32A 4mm

    80T02TQ2-32A図

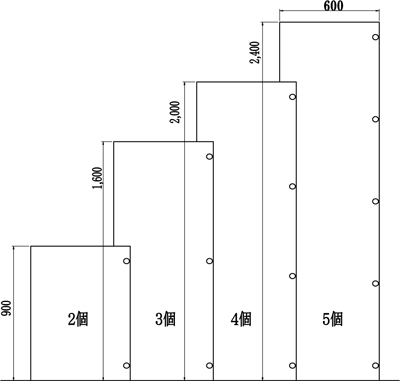

    トビラの寸法と丁番の個数

    扉のサイズに応じての，丁番必要個数を表示しています。
    材質，構造等により，通常より扉の重量が大きい場合は丁番を1個増やして下さい。
    使用前に，実際に取付試験をして確認されることをおすすめいたします。
    ※本図は，丁番使用数量の目安を示すものであり，丁番の性能を保証するものではありません。

    C80レイアウト図

    調整

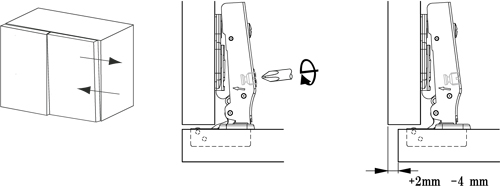

    左右調整

    本体前側の調整ネジを回すことで，外側に2mm，内側に4mm　動かすことができます。

    C80左右調整

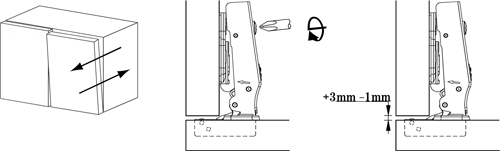

    前後調整

    本体後側の調整カムを回すことで，前に3mm，後に1mm　動かすことができます。

    C80前後調整

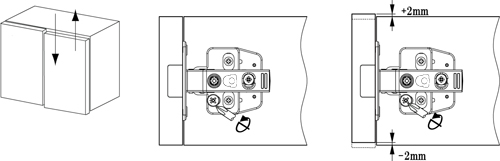

    上下調整

    座金側の調整カムを回すことで，上に2mm，下に2mm　動かすことができます。

    C80上下
