DTC　スライド丁番

DTCスライド丁番


　C98A676　110°開き全カブセ
　C98B676　110°開き半カブセ
　C98C616　94°開きインセット
　D98A697　95°開き全カブセ
　D98B697　95°開き半カブセ
　D98C697　95°開きインセット
　T00TQ　カム式調整座
　TK000　ネジ式調整座
　H00AQ　長穴式調整座

商品の詳しい紹介1 　商品の詳しい紹介2 （別ウィンドウが開きます）

ダンパー内蔵スライド丁番　DTC C80 シリーズ　はこちらをご覧ください。

C98A676　110°開き全カブセ（ワンタッチタイプ）

C98A676写真



  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左右調整：＋5mm
    　　前後調整：±1.5mm
    　　上下調整：±2mm

    • 品番
    品番 バネ
    C98A676 有
    A98A676 無
    F98A676 逆バネ

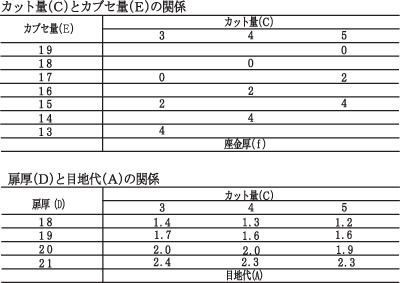

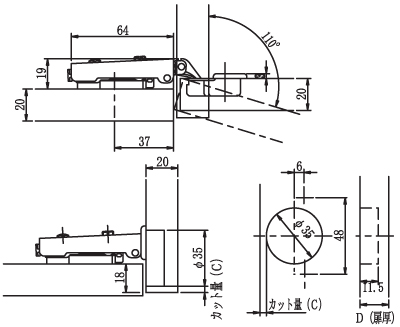

    C98A676図 C98A676表

    C98B676　110°開き半カブセ（ワンタッチタイプ）

    C98B676写真



  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左右調整：＋5mm
    　　前後調整：±1.5mm
    　　上下調整：±2mm


    • 品番
    品番 バネ
    C98B676 有
    A98B676 無
    F98B676 逆バネ

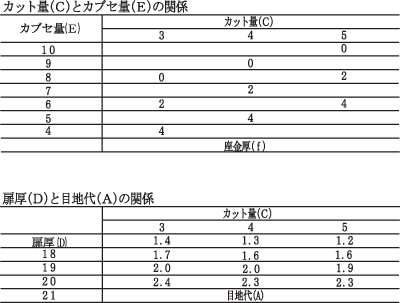

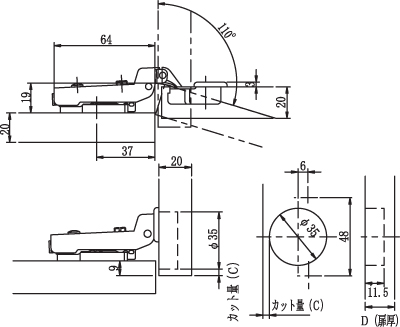

    C98B676図 C98B676表

    C98C616　94°開きインセット（ワンタッチタイプ）

    C98C616写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左右調整：＋5mm
    　　前後調整：±1.5mm
    　　上下調整：±2mm


    • 品番
    品番 バネ
    C98C616 有
    A98C616 無
    F98C616 逆バネ

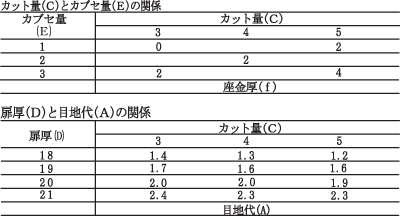

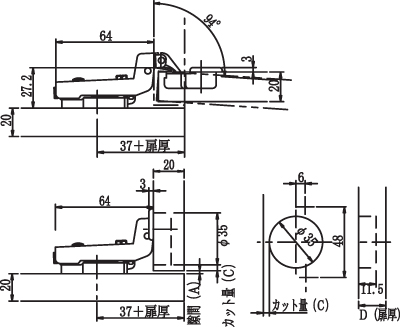

    C98C616図 C98C616表

    D98A697　95°開き全カブセ（ワンタッチタイプ）

    D98A697写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左右調整：＋5mm
    　　前後調整：±1.5mm
    　　上下調整：±2mm

    • 品番
    品番 バネ
    D98A697 有
    AD98A697 無

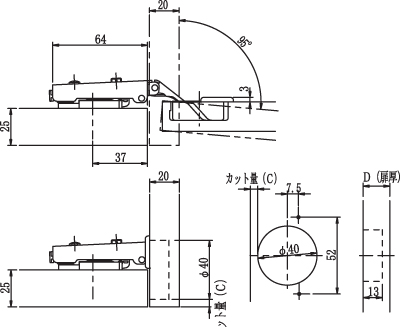

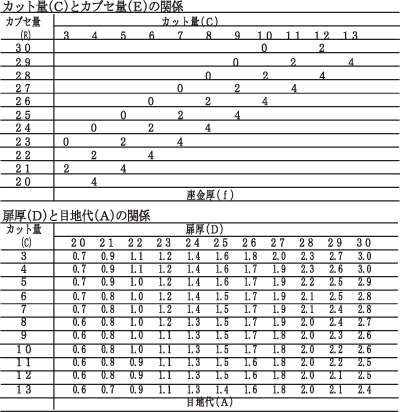

    D98A697図 D98A697表

    D98B697　95°開き半カブセ（ワンタッチタイプ）

    D98B697写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左右調整：＋5mm
    　　前後調整：±1.5mm
    　　上下調整：±2mm

    • 品番
    品番 バネ
    D98B697 有
    AD98B697 無

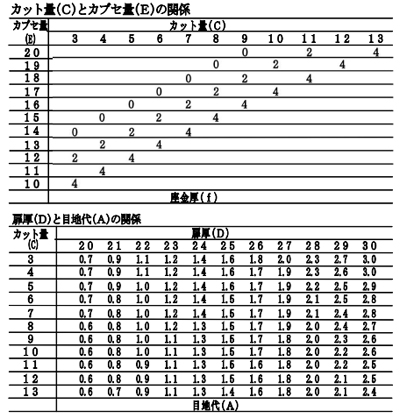

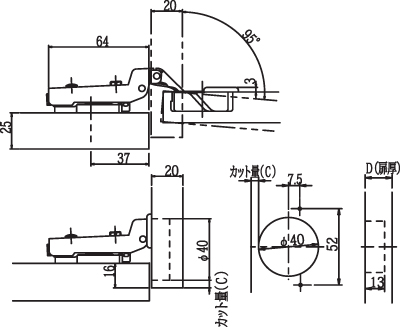

    D98B697図 D98B697表

    D98C697　95°開きインセット（ワンタッチタイプ）

    D98C697写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅
    　　左右調整：＋5mm
    　　前後調整：±1.5mm
    　　上下調整：±2mm


    • 品番
    品番 バネ
    D98C697 有
    AD98C697 無

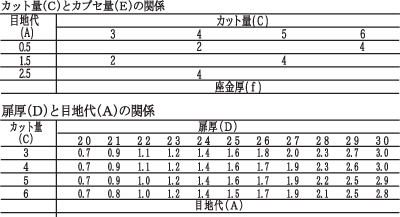

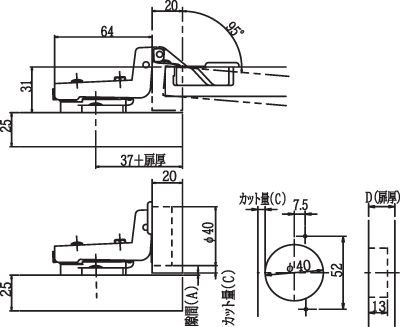

    D98C697図 D98C697表

    カム式調整座（ワンタッチタイプ）

    T00TQ写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅：±2mm


    • 品番
    品番 厚み
    T00TQ 0mm
    T20TQ 2mm
    T40TQ 4mm


    T00TQ図

    皿穴タイプ

    ※ユーロビスタイプもあります。ビス長さは12mmです。
    　受注生産で、システム穴用のダボタイプも作れます。

    ネジ式調整座（ワンタッチタイプ）

    TK000写真

  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅：±2mm


    • 品番
    品番 厚み
    TK000 0mm
    TK002 2mm
    TK004 4mm

    TK000図



    長穴式調整座（ワンタッチタイプ）

    H00AQ写真



  • 材質：SPCC
  • 仕上げ：ニッケルメッキ
  • 調整幅：±2mm


    • 品番
    品番 厚み
    H00AQ 0mm
    H20AQ 2mm
    H40AQ 4mm


    H00AQ図

    ※受注生産で、システム穴用のダボタイプも作れます。
