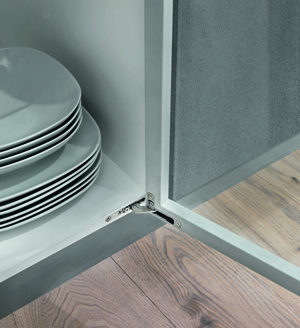

SALICE AIR (サリチェ エアー)

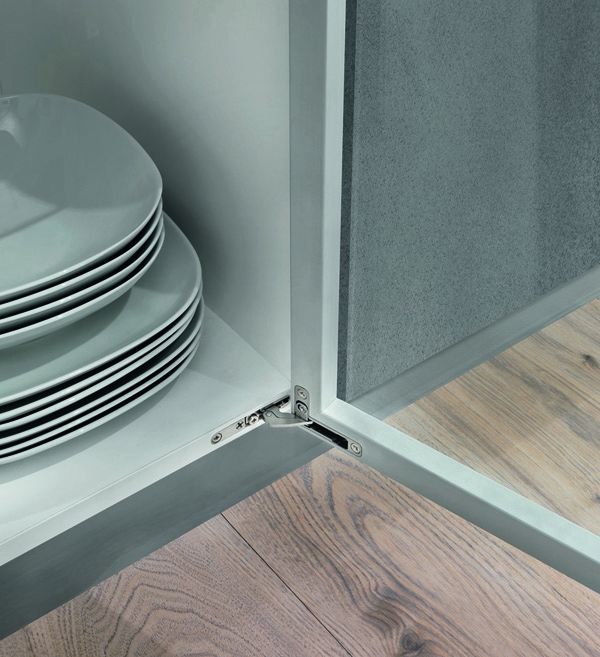

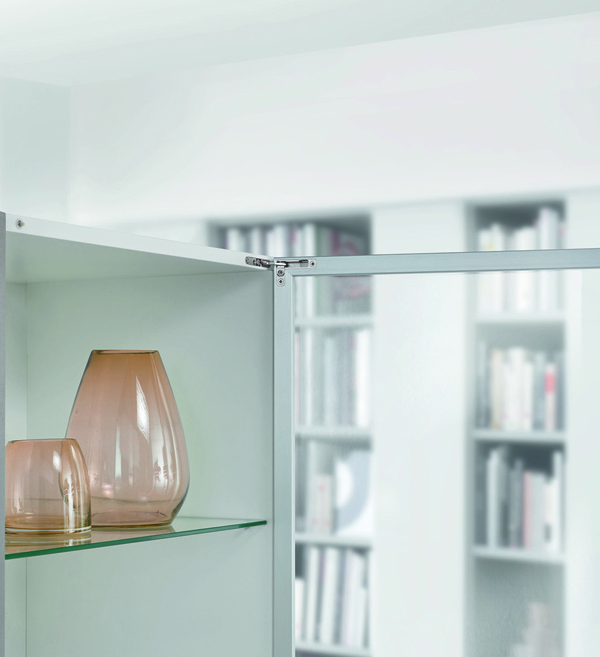

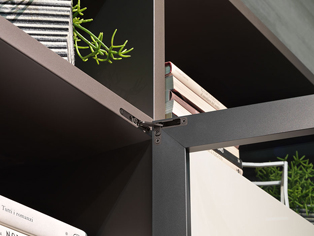

革新的で,また画期的な丁番です。上下の木口部とトビラの中に挿入され,そのコンパクトさにもかかわらず,ソフトクローズ機構を組み込んでいます。
SALICE AIR (サリチェ エアー)(別ウィンドウが開きます)

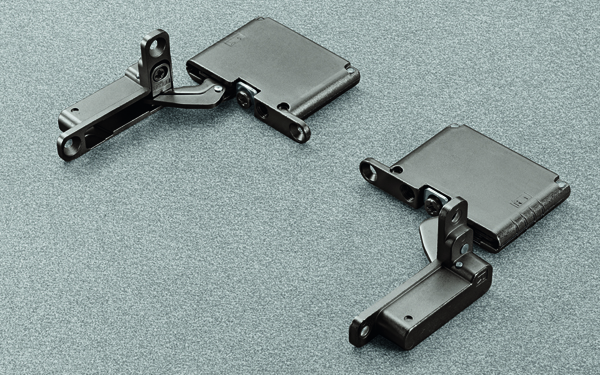

AIRヒンジ
開角度:105°トビラ重量:20kg以下トビラ高さ:2100mm以下トビラ幅:600mm以下材質:ヒンジカップ・本体:亜鉛合金アーム・調整ネジ:スチール
仕上げ:チタン色ニッケルメッキ取付:天板と底板の下穴に押し込んでネジ止め
調整

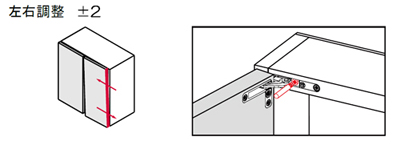

![左右調整](image/salice_air_rladjust.jpg)

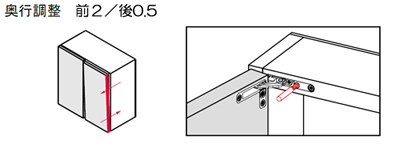

![前後調整](image/salice_air_fbadjust.jpg)

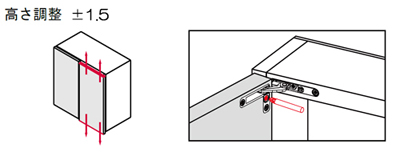

![高さ調整](image/salice_air_hadjust.jpg)

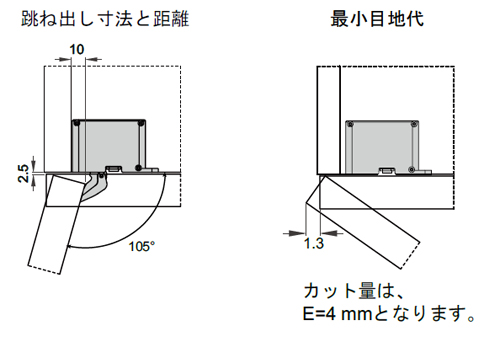

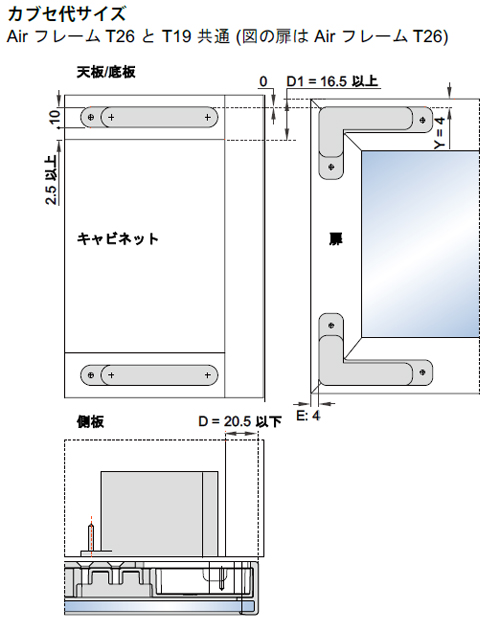

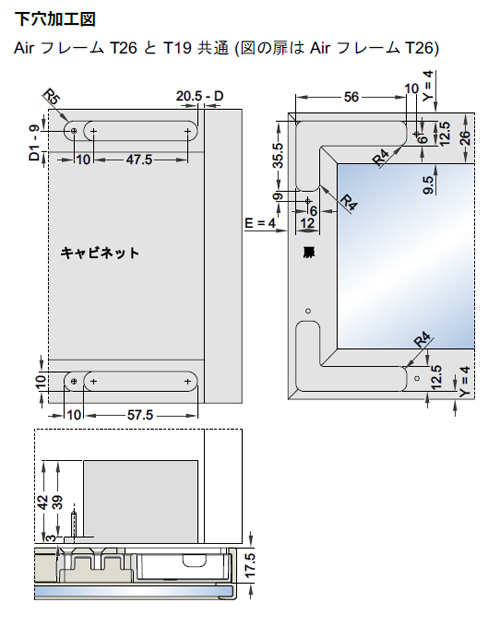

カブセ代寸法 下穴加工図
![カブセ代サイズ](image/salice_air_kabuse_cabinet_door.jpg)
![下穴加工図](image/salice_air_pilot_cabinet_door.jpg)
![カット](image/salice_air_kabuse_cut.jpg)
フレーム

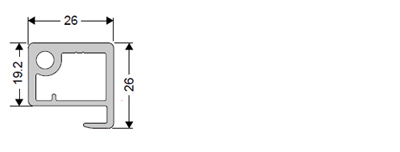

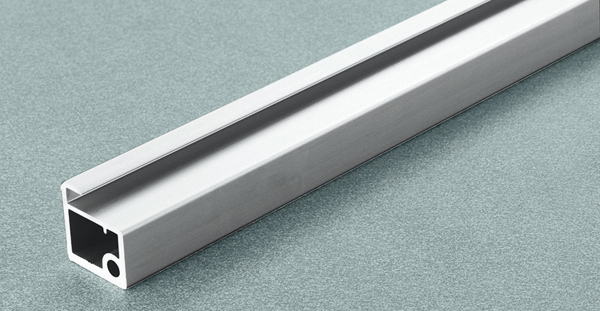

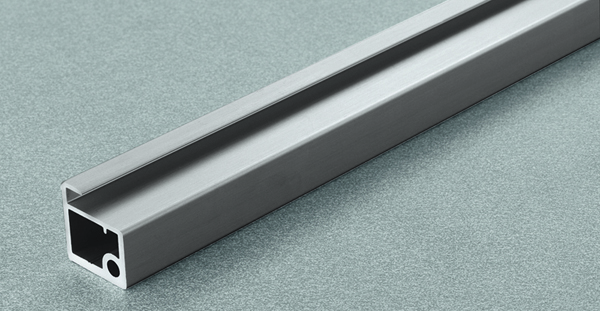

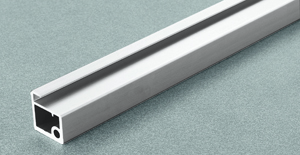

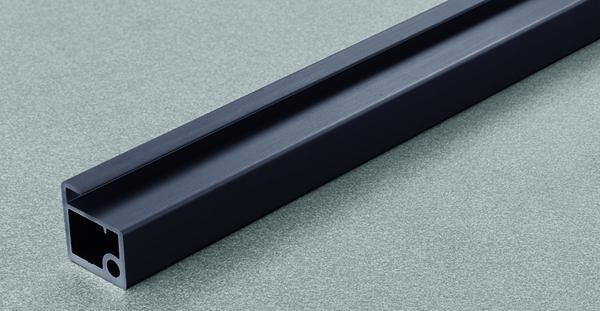

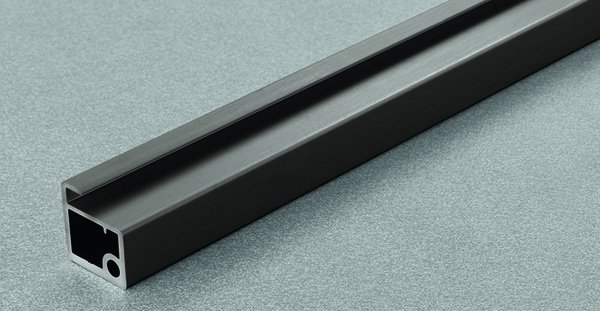

AirフレームT26
![T26](image/salice_air_size_frameT26.jpg)

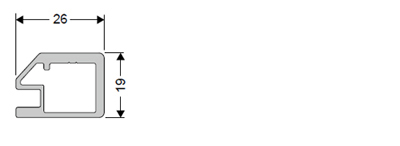

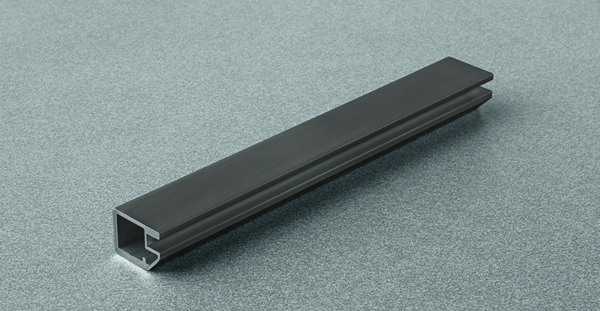

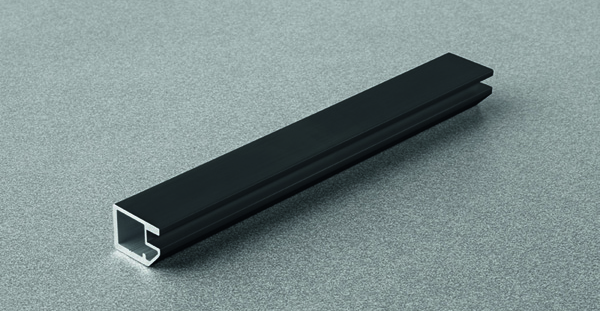

AirフレームT19
![T19](image/salice_air_size_frameT19.jpg)

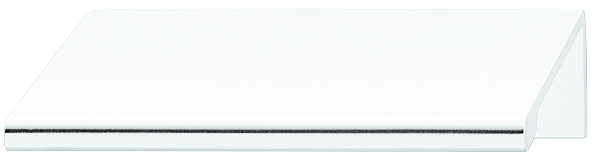

ハンドル

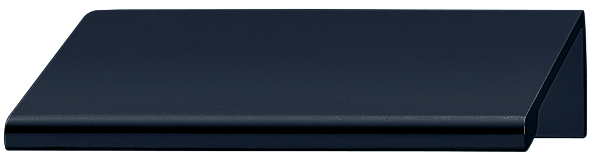

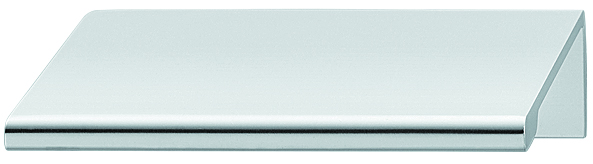

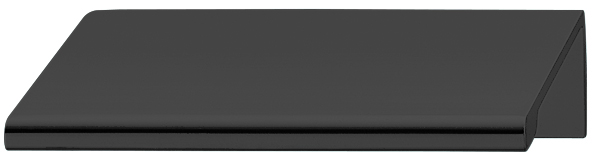

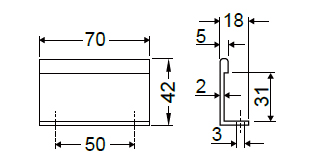

AirフレームT26用ハンドル
![T26用ハンドル](image/salice_air_handle_frameT26.jpg)

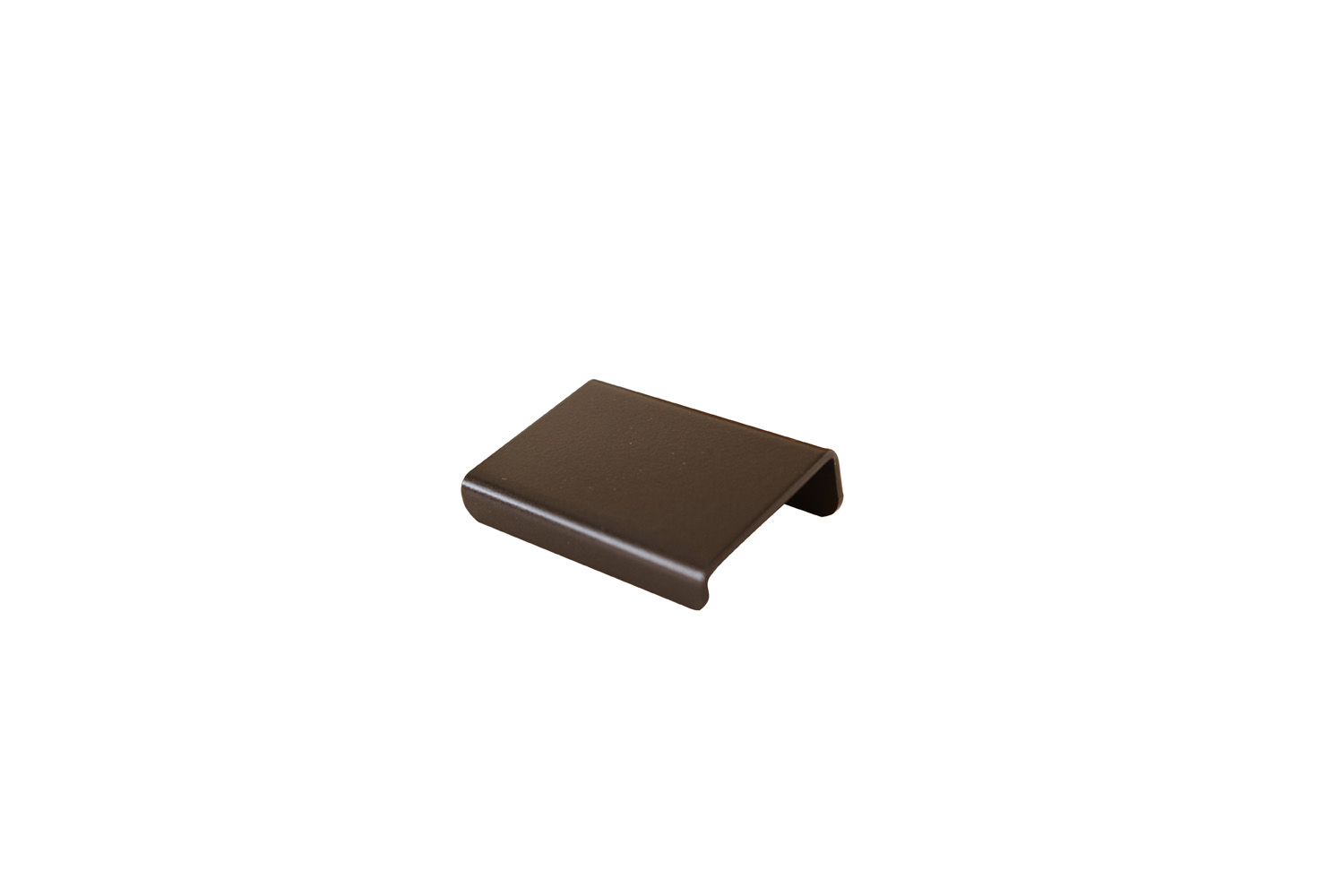

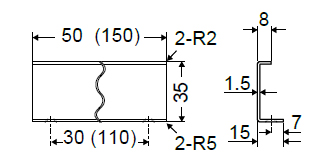

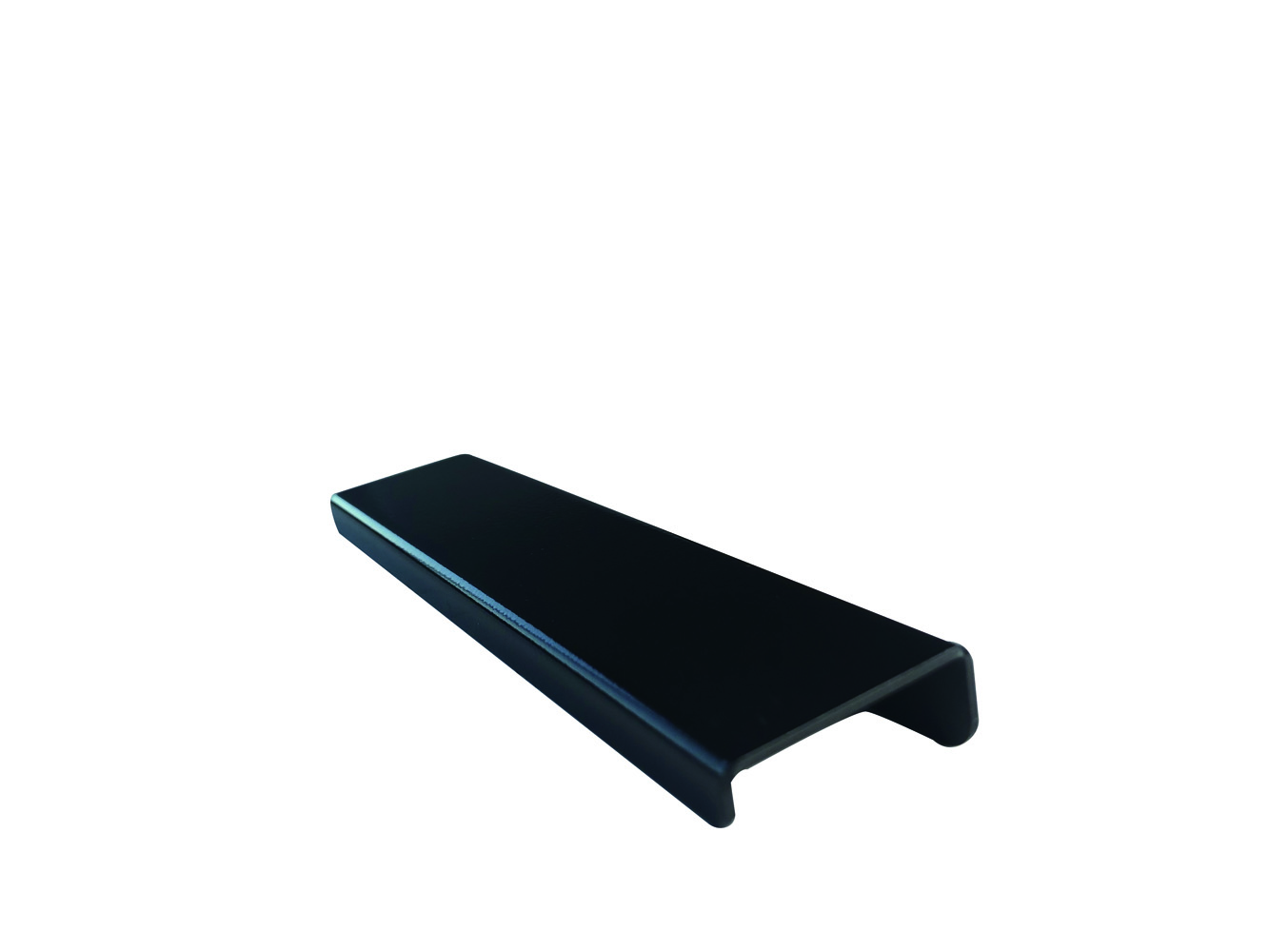

AirフレームT19用ハンドル
![T19用ハンドル](image/salice_air_handle_frameT19.jpg)

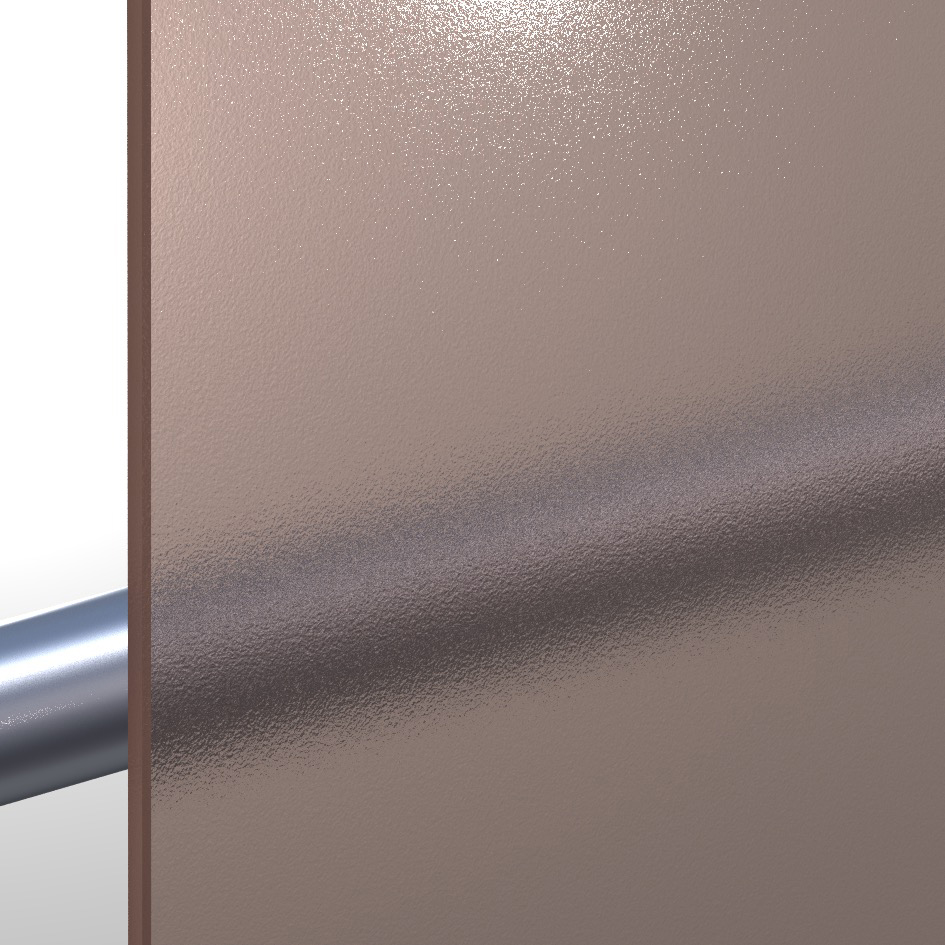

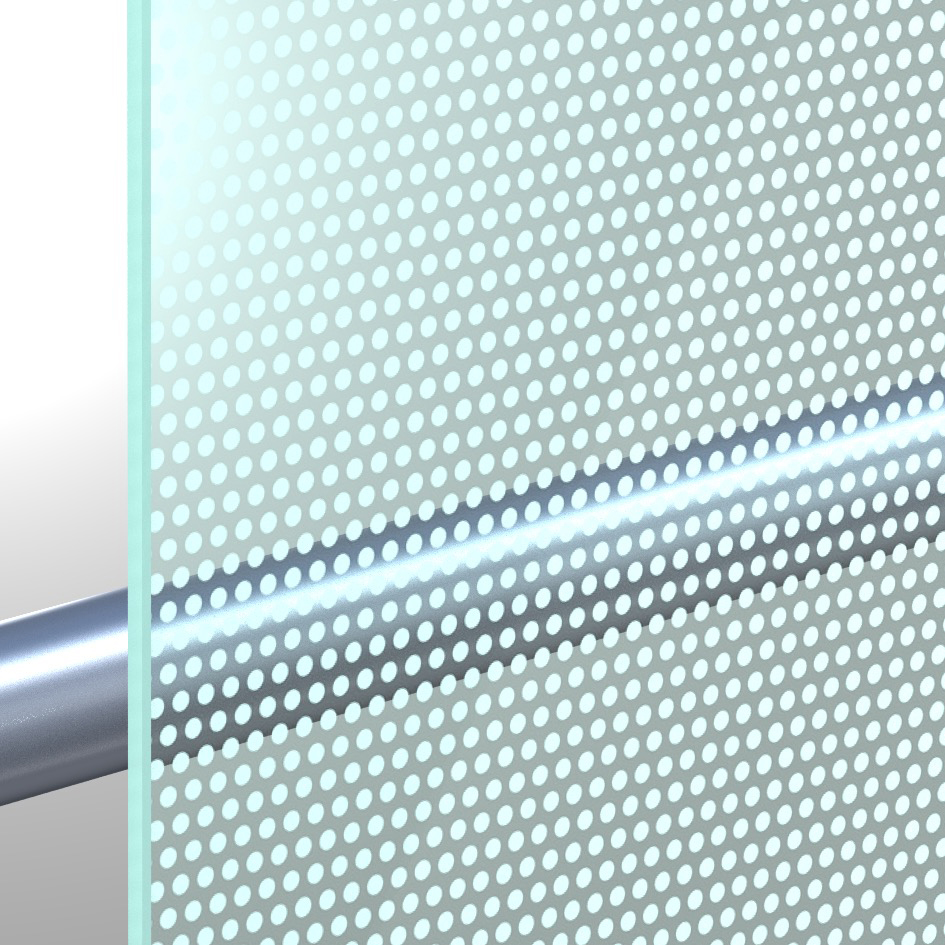

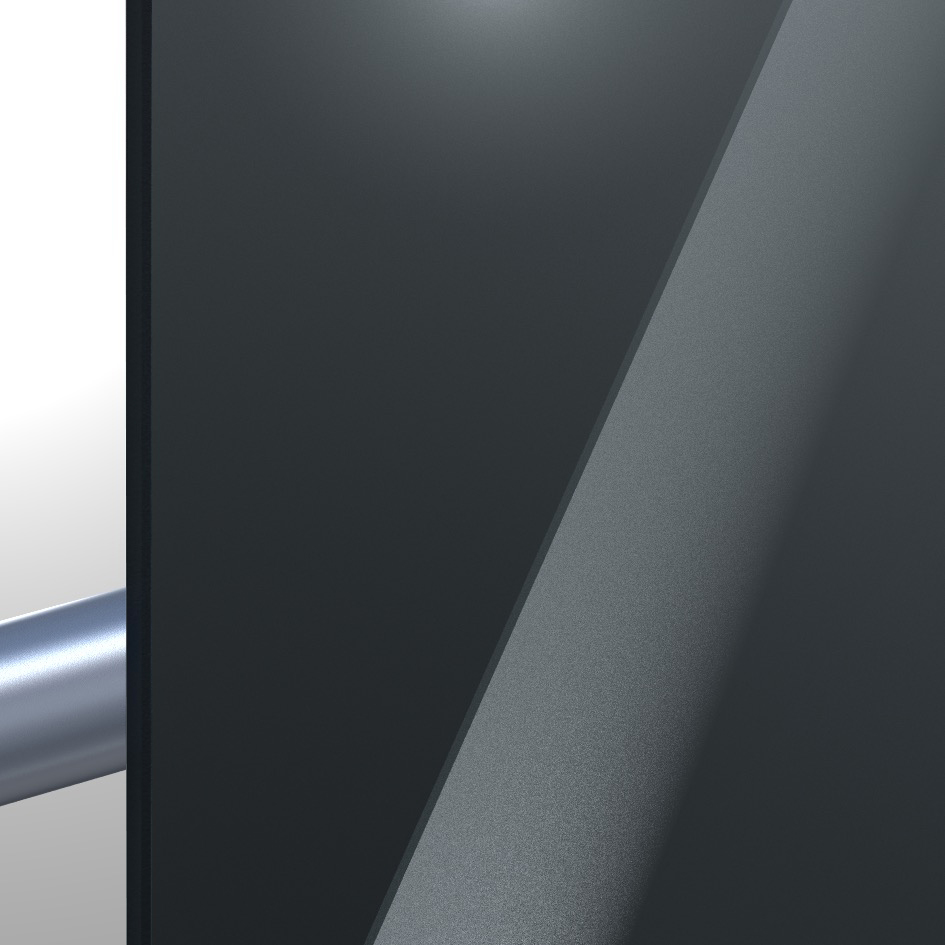

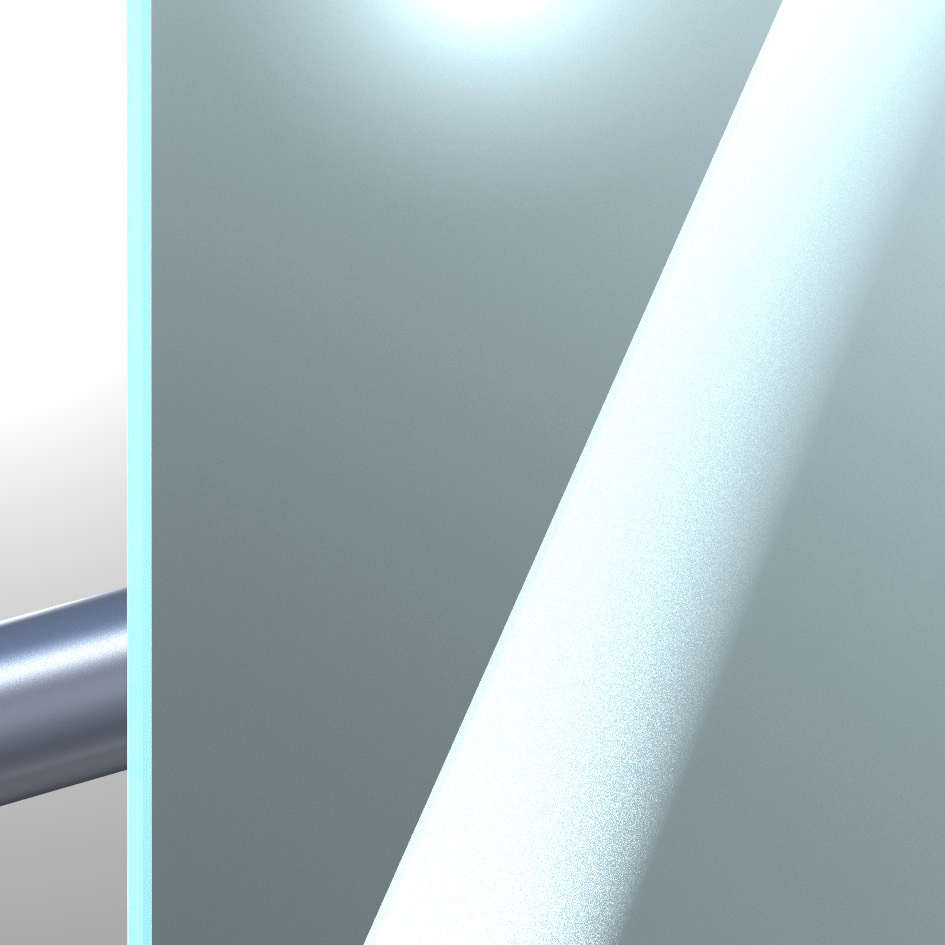

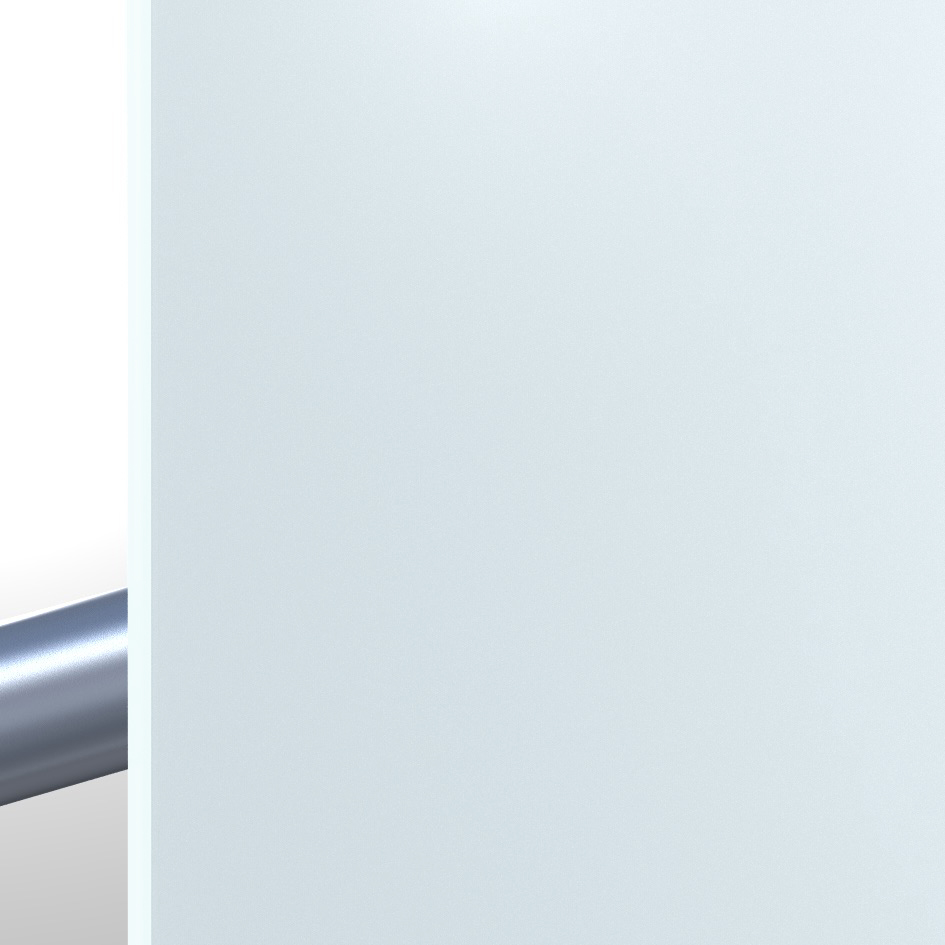

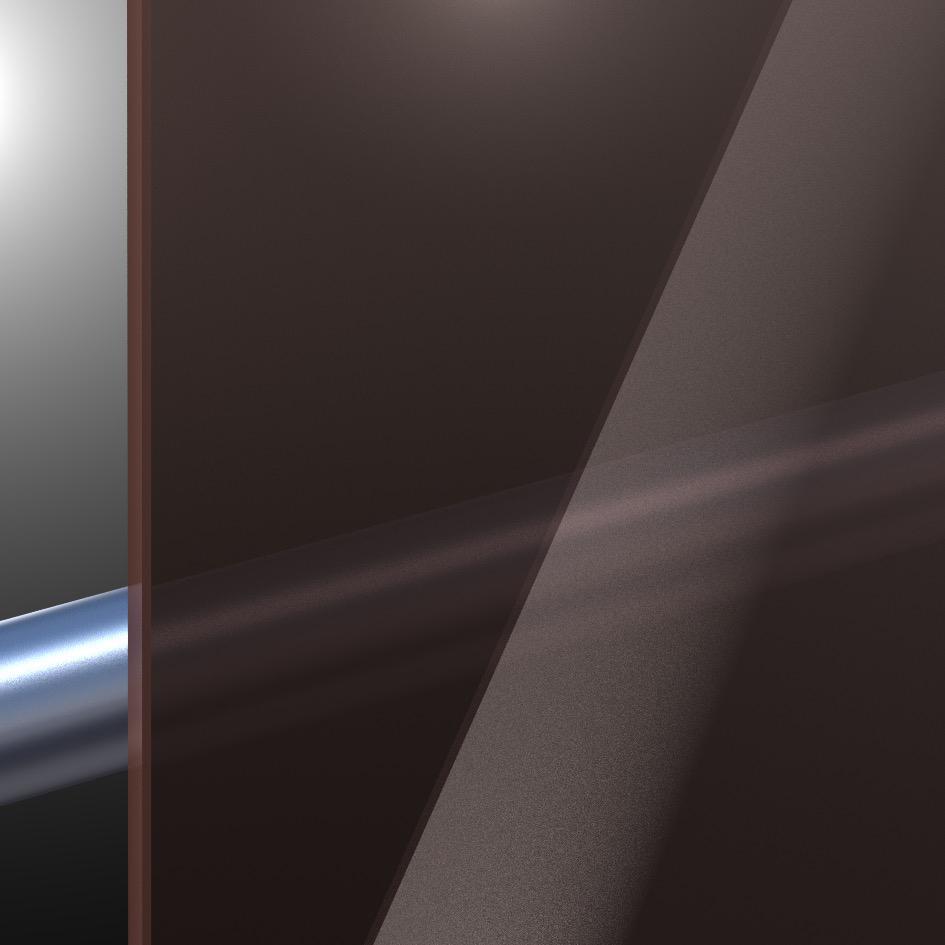

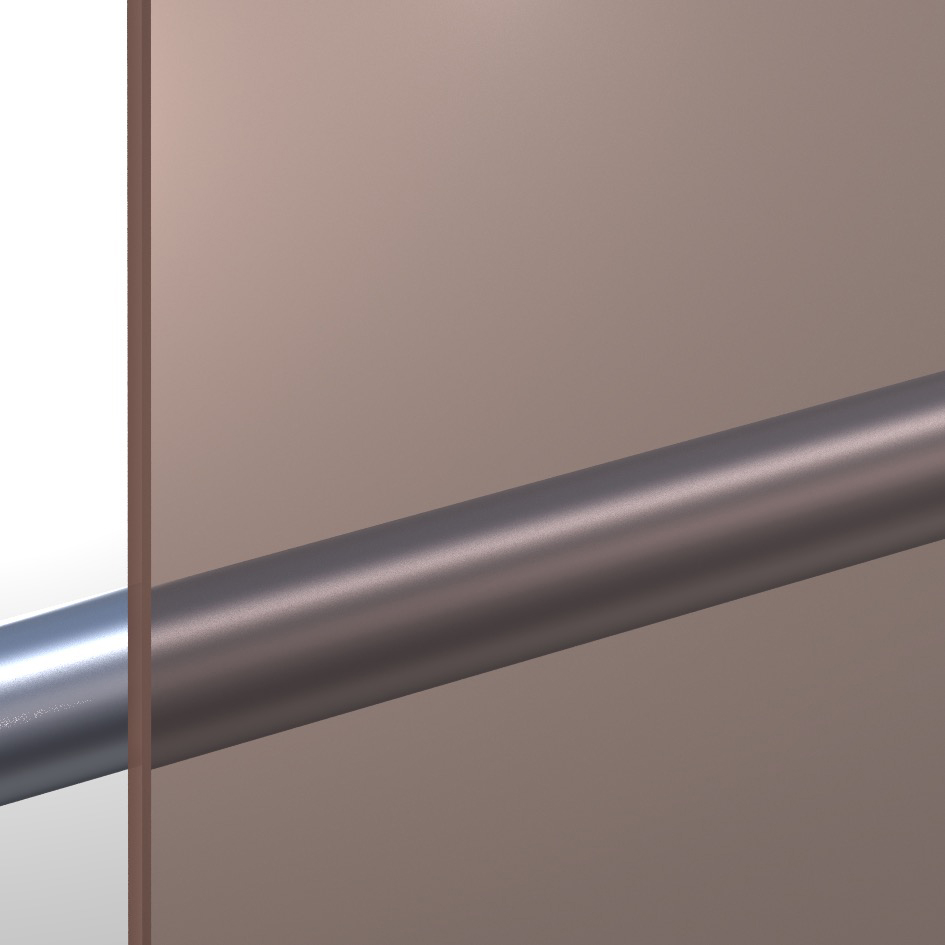

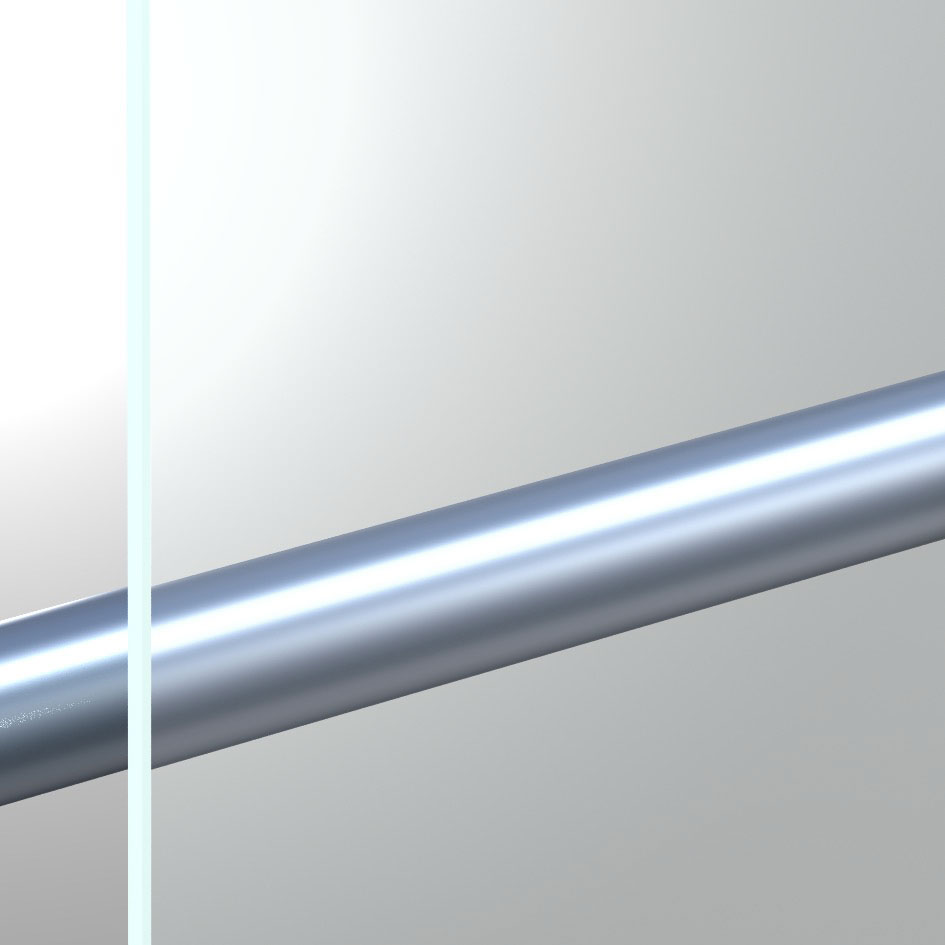

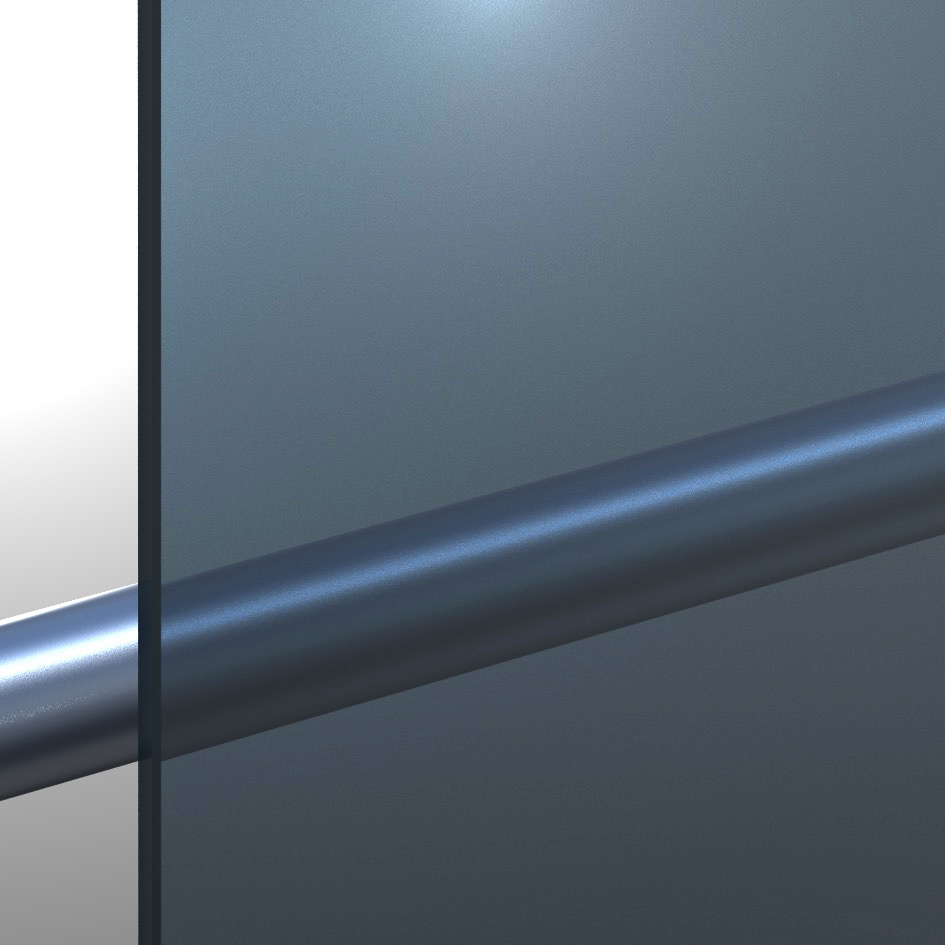

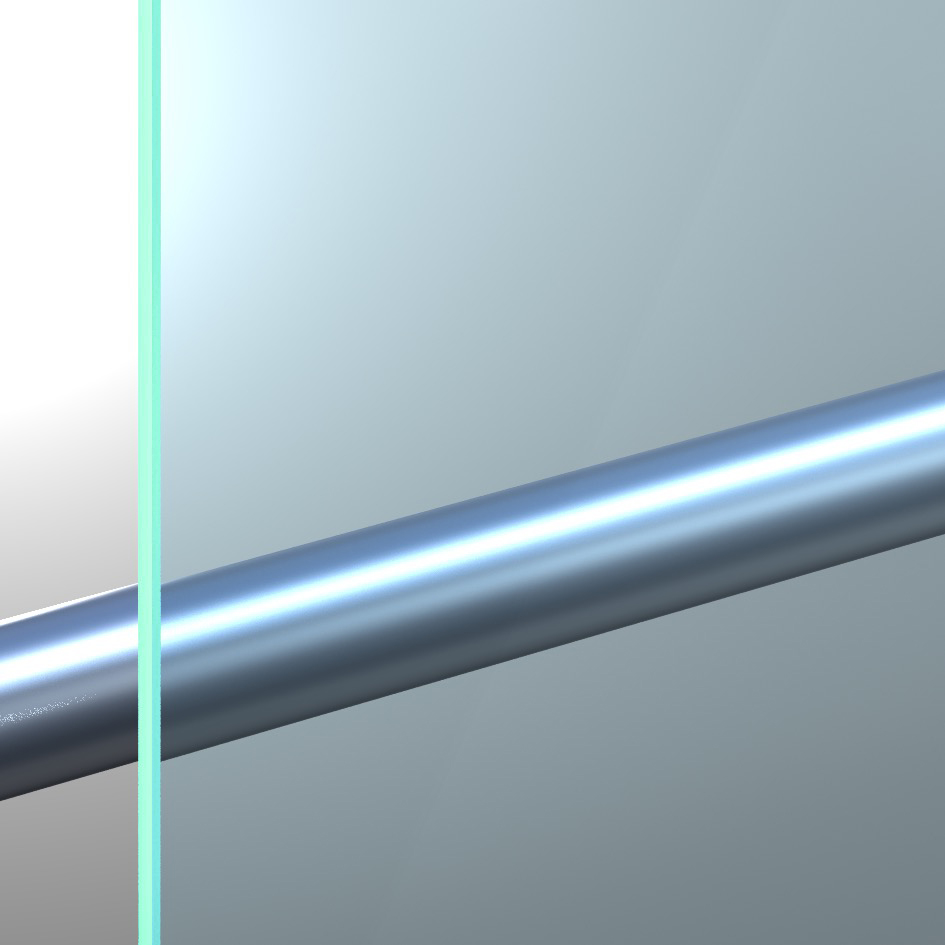

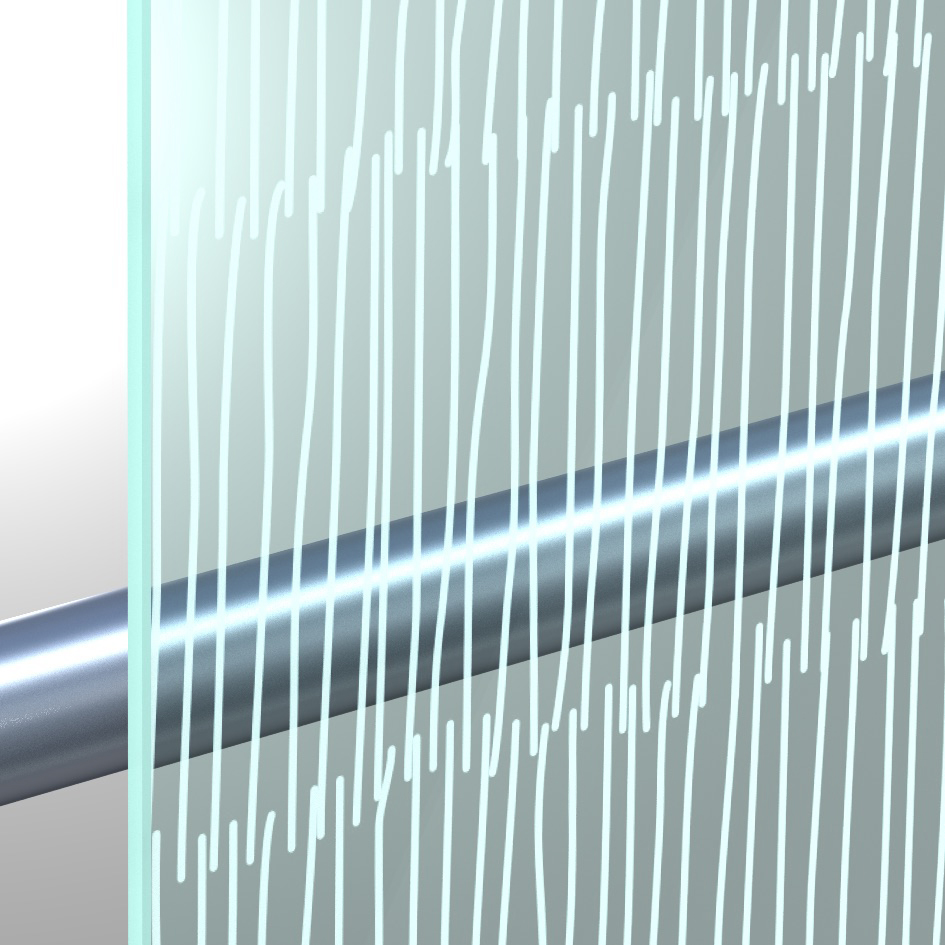

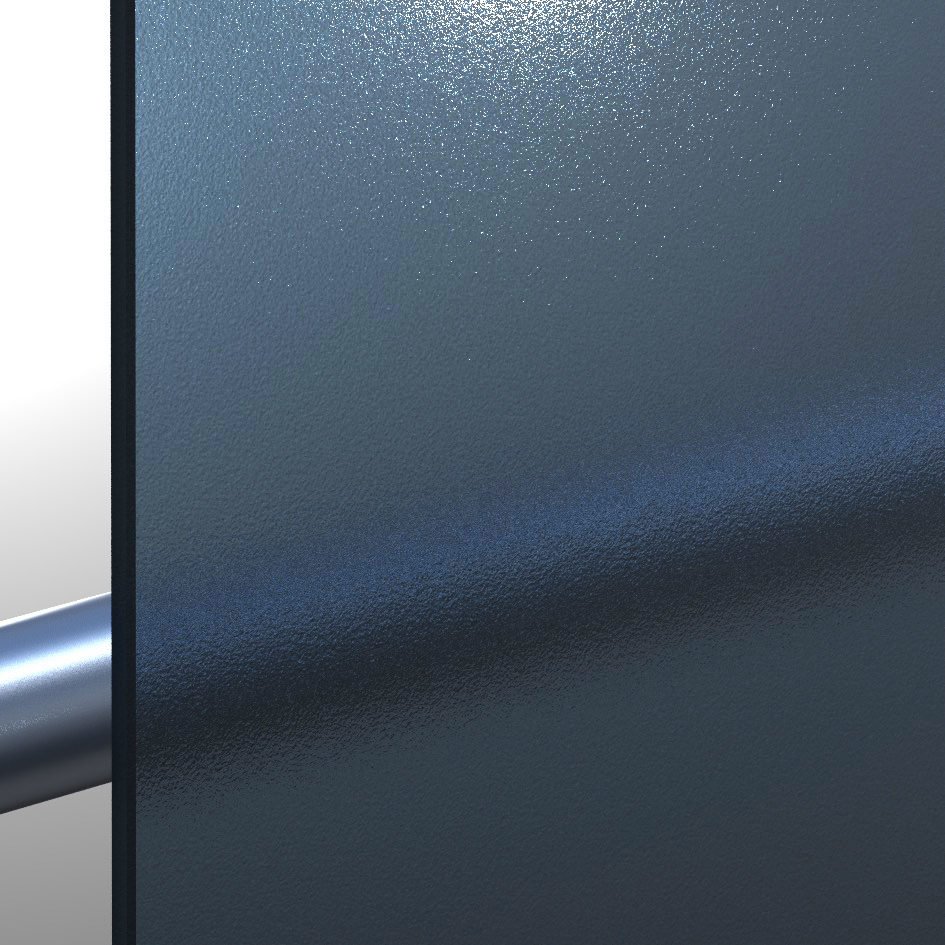

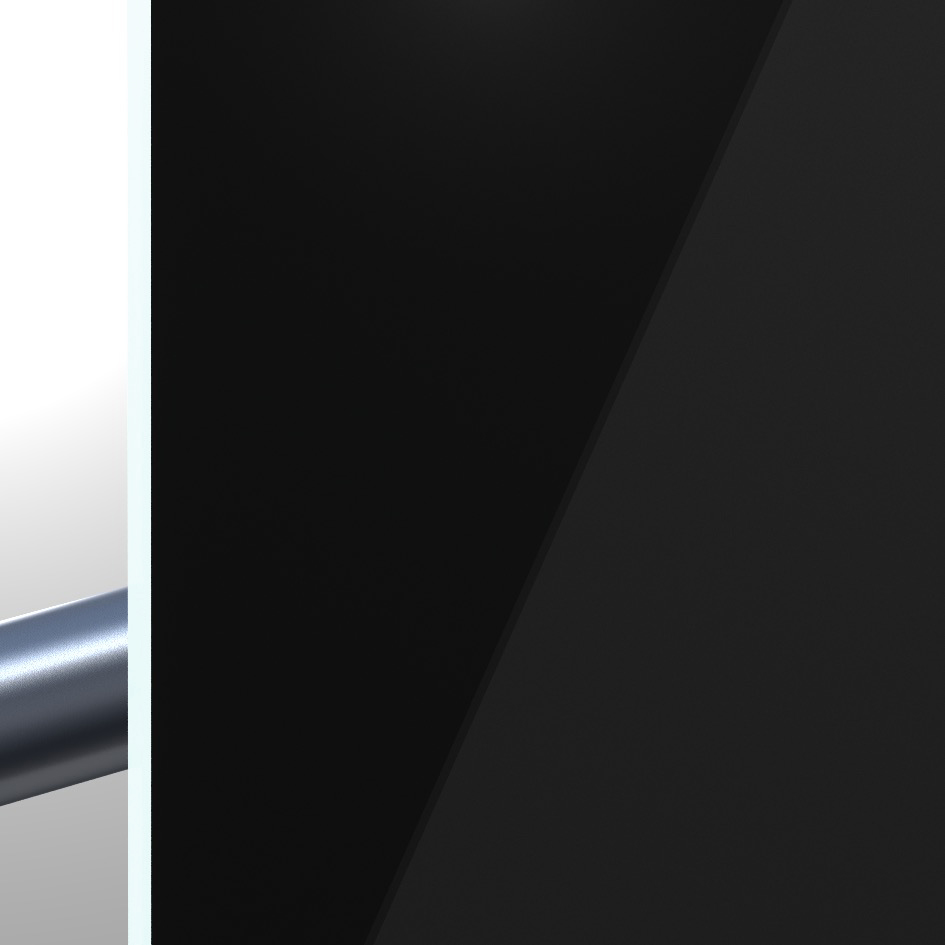

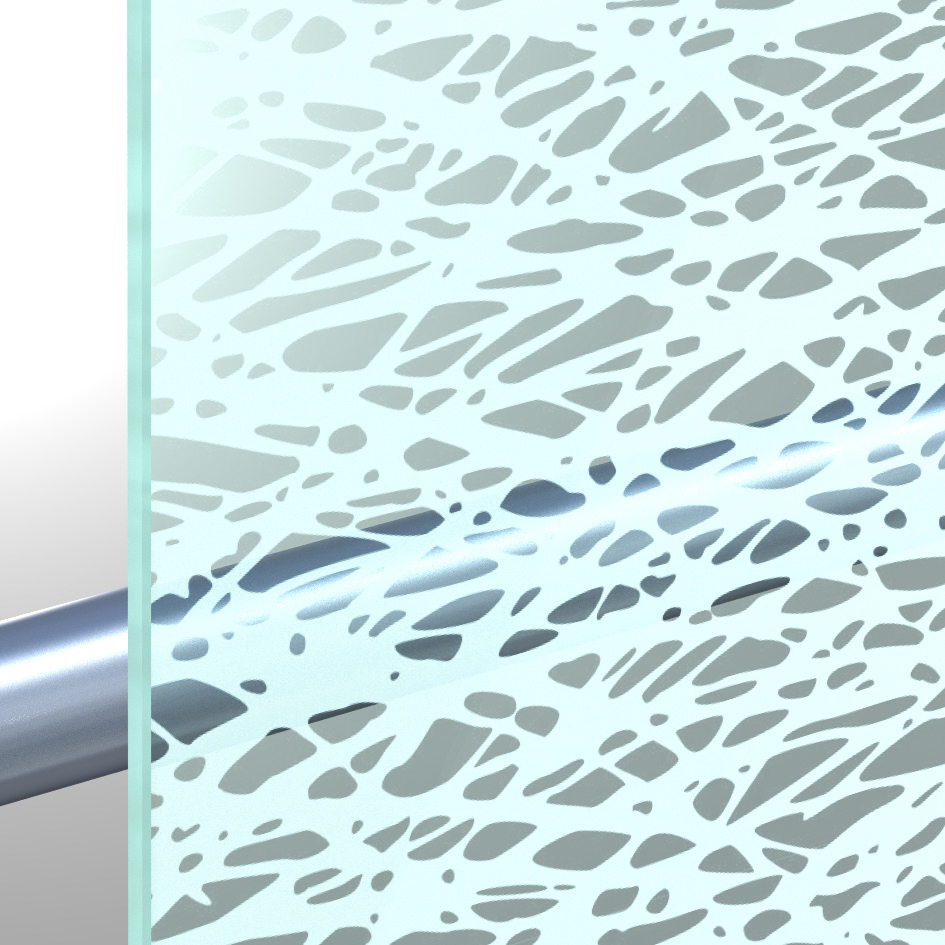

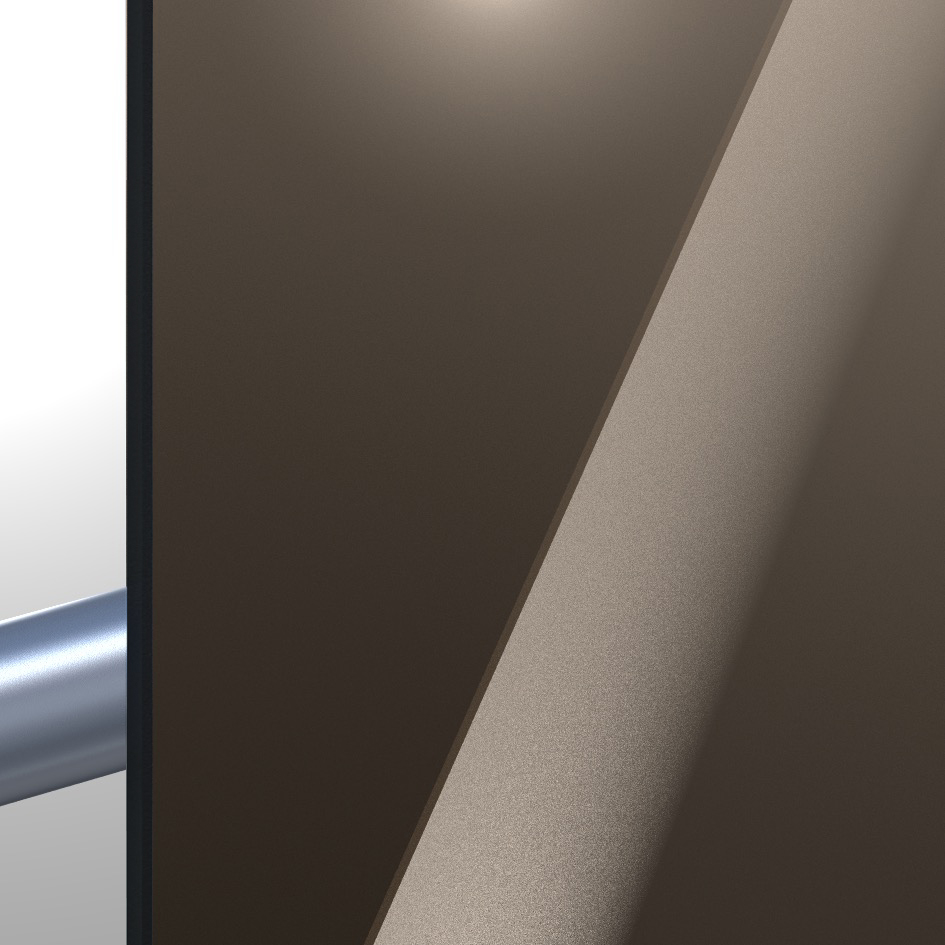

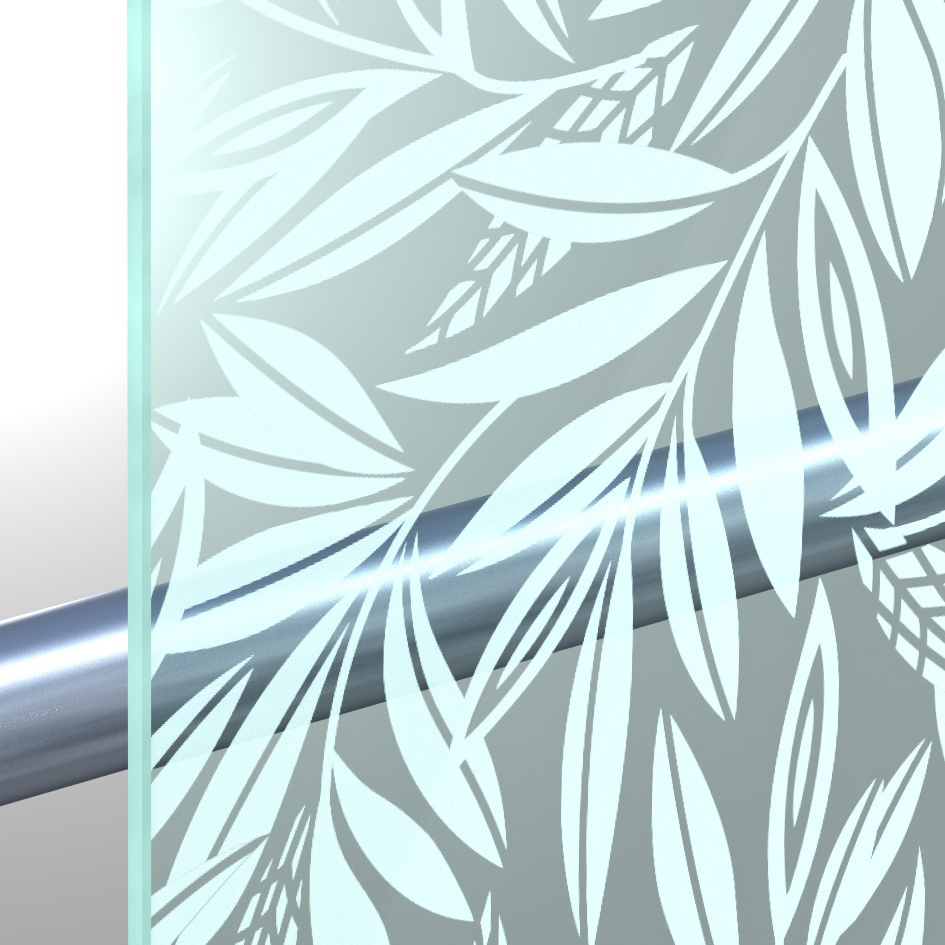

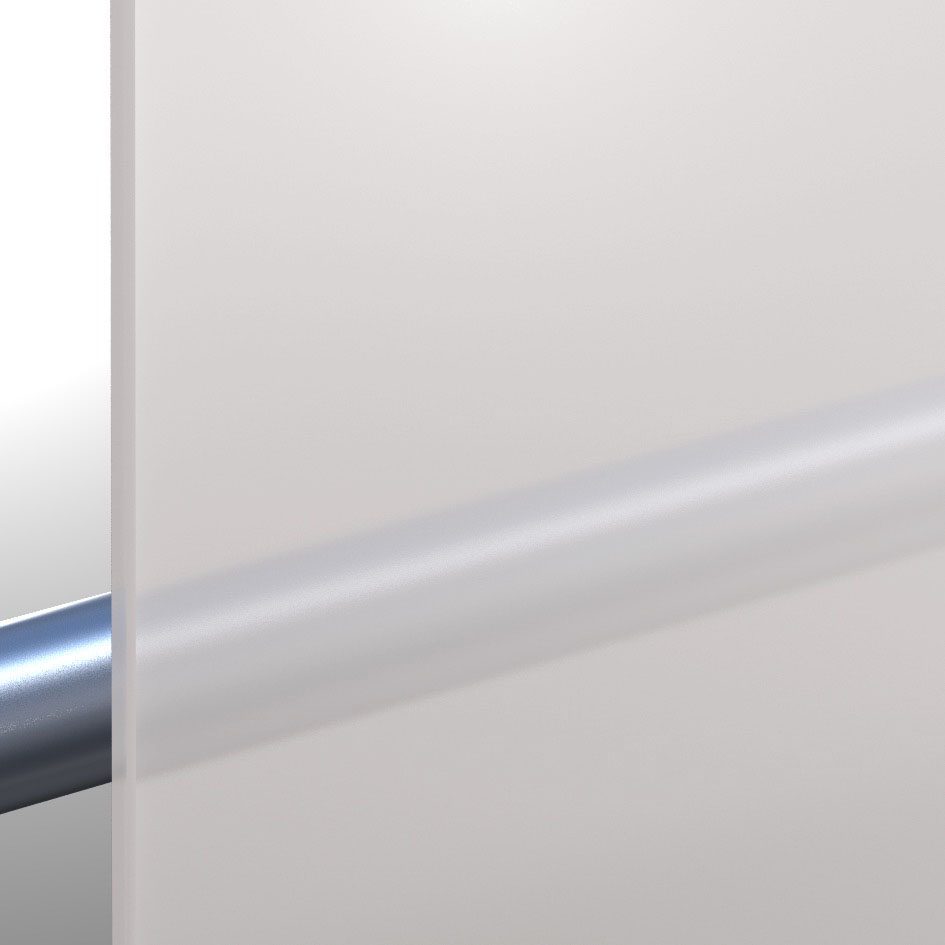

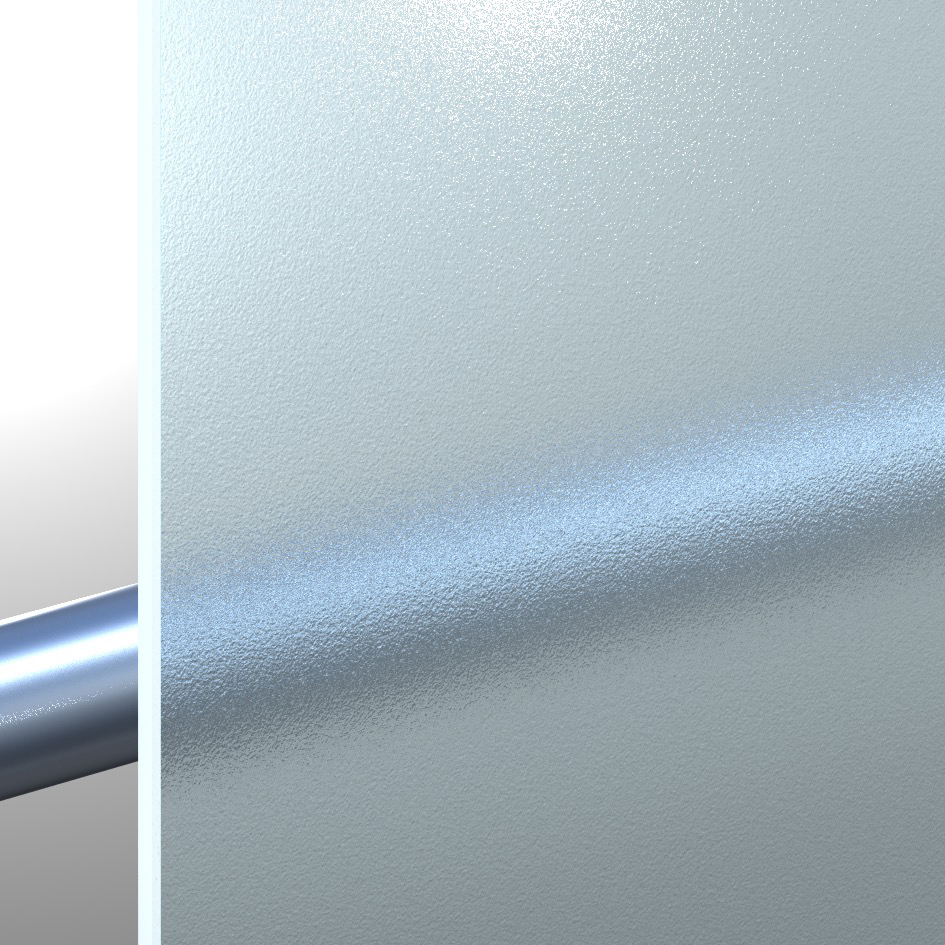

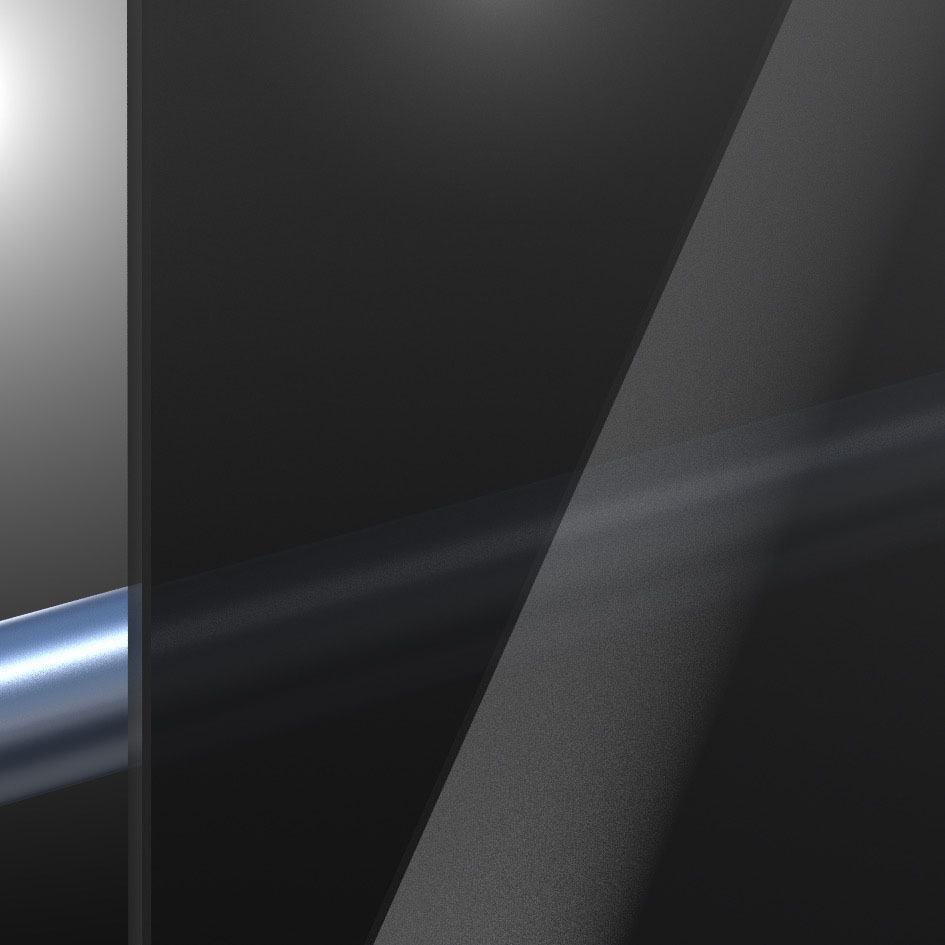

面材
画像をクリックすると,拡大,名称が表示されます。
その他
角度制限クリップ,マグネットドアキャッチなどのアクセサリー類,および,ご注文・お見積り御依頼については,PDFを御参照下さい。
![角度制限クリップ](image/salice_air_clip.jpg)
![マグネットドアキャッチ](image/salice_air_magnetdoorcatch.jpg)
SALICE AIR (サリチェ エアー)(別ウィンドウが開きます)
動画
下の動画を再生すると,音声が流れます。
