TLHK-00


TLHK-00

TLHK-00はアルミ製のレール引手です。
オプションでタオル掛けをつけることができます。


特長

長さは、オーダーにて加工いたします。
端部のキャップ無し仕様,キャップ付き使用の2種類を御用意しています。


仕様

材質:アルミニウム

※使用ビス:皿頭(D8)タッピングネジ 呼び径3.5×長さ16

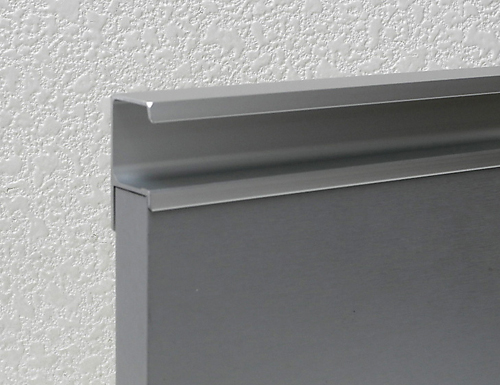

tlhk-00-SV

キャップ無し仕様:
仕上げ:シルバーアルマイト,ステンカラーアルマイト

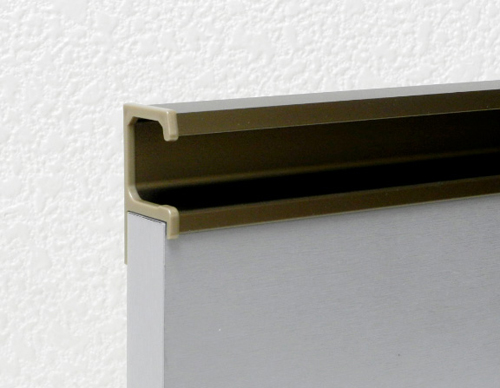

tlhk-00-cap-DB

キャップ付き仕様:
仕上げ:ブラックアルマイト,ライトブラウンアルマイト,
    ダークブラウンアルマイト,白色電着塗装

断面図面

tlhk-00-figure.jpgキャップ無し仕様
tlhk-00-figure.jpgキャップ付き仕様

     サイズ表
長さ寸法 穴数
     〜200mm 2
201mm〜300mm 3
301mm〜500mm 4
501mm〜1200mm 5

タオル掛け【オプション】

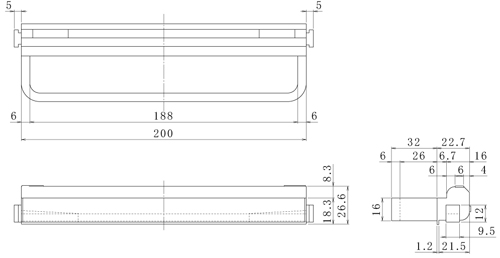

図面

本図はHK-TL01(キャップ無し仕様)の図面です。

     タオル掛け品番
 品番       仕様
HK-TL01 キャップ無し仕様に取付けます。
HK-TL02 キャップ付き仕様に取付けます。

画像をクリックすると拡大します。

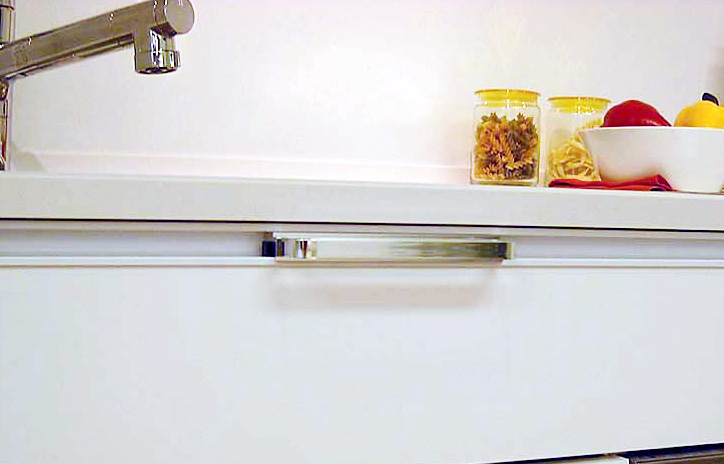

TLHK-00タオルフックタオル掛け

TLHK-00タオルフックTLHK-00 + タオル掛け

TLHK-00+タオルフックTLHK-00 + タオル掛け

TLHK-00+タオルフックTLHK-00 + タオル掛け
