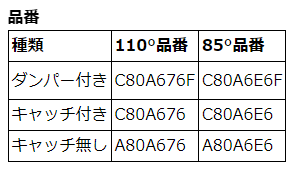

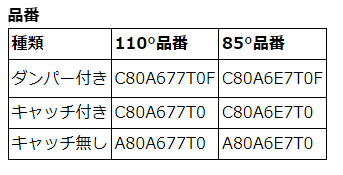

DTC C80 シリーズ ダンパー内蔵スライド丁番
製品説明

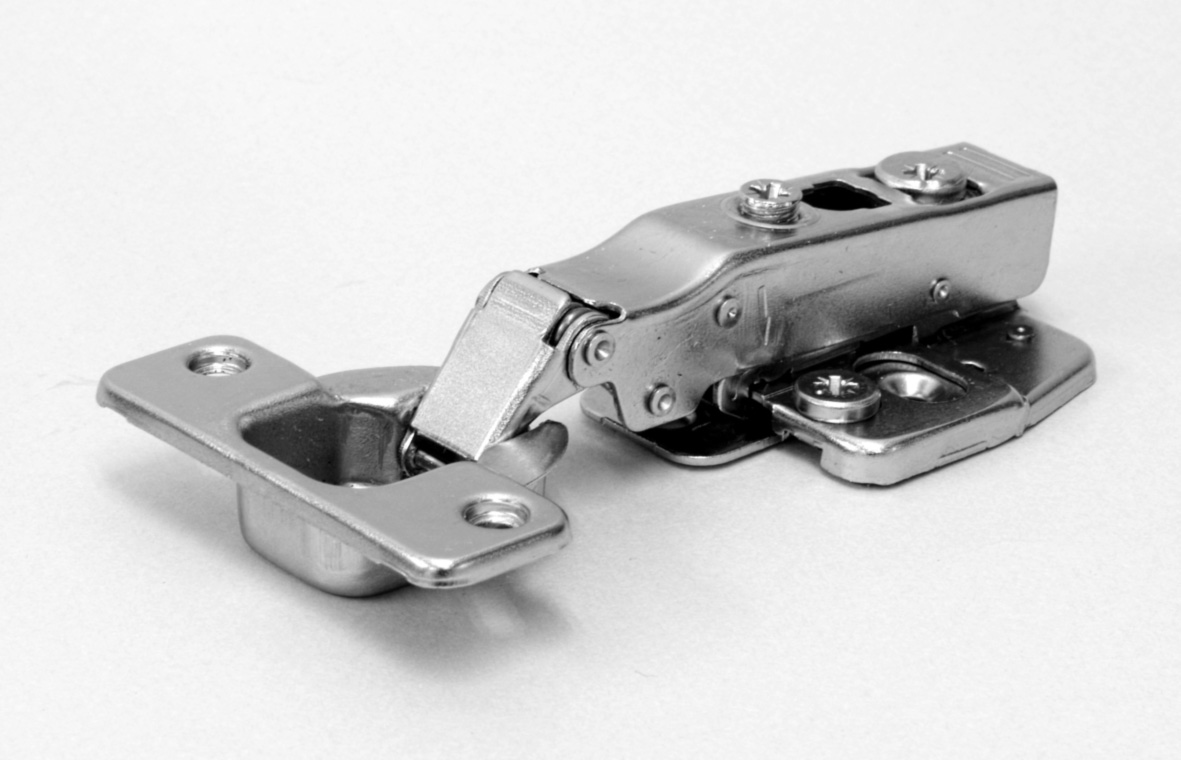

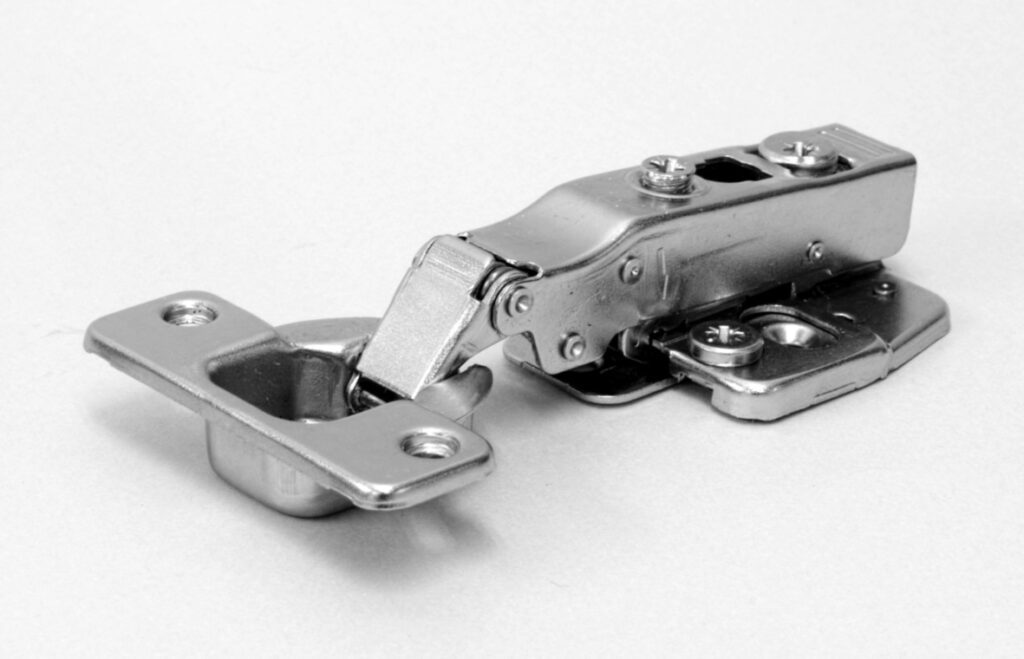

C80A676F 110°開き全カブセ

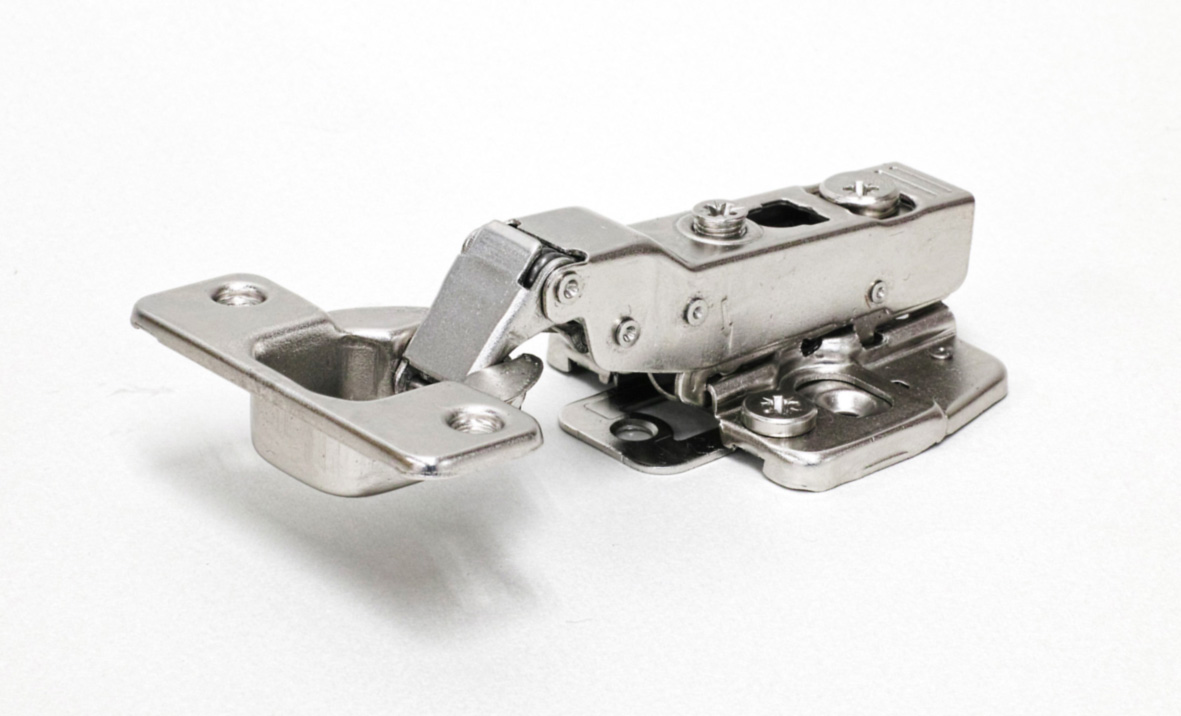

C80B676F 110°開き半カブセ

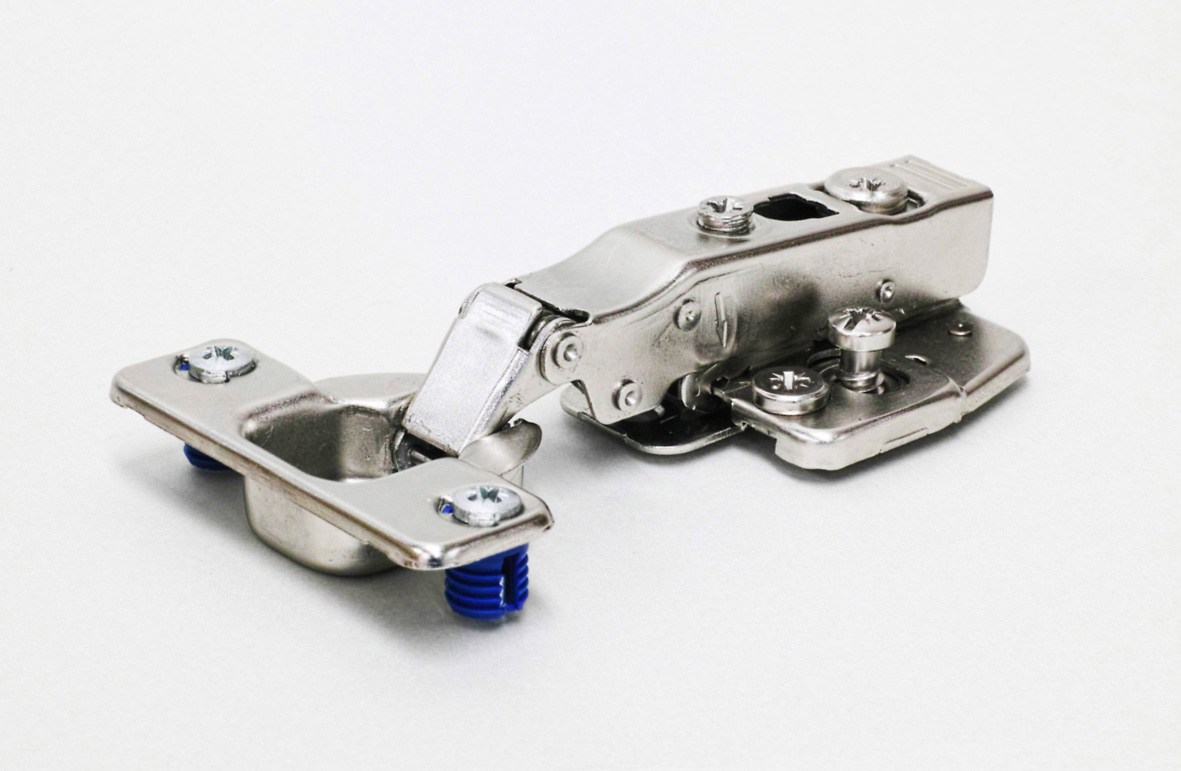

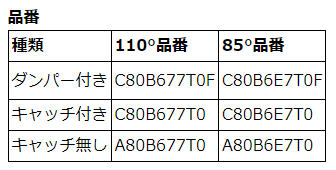

C80A677T0F 110°開き全カブセ

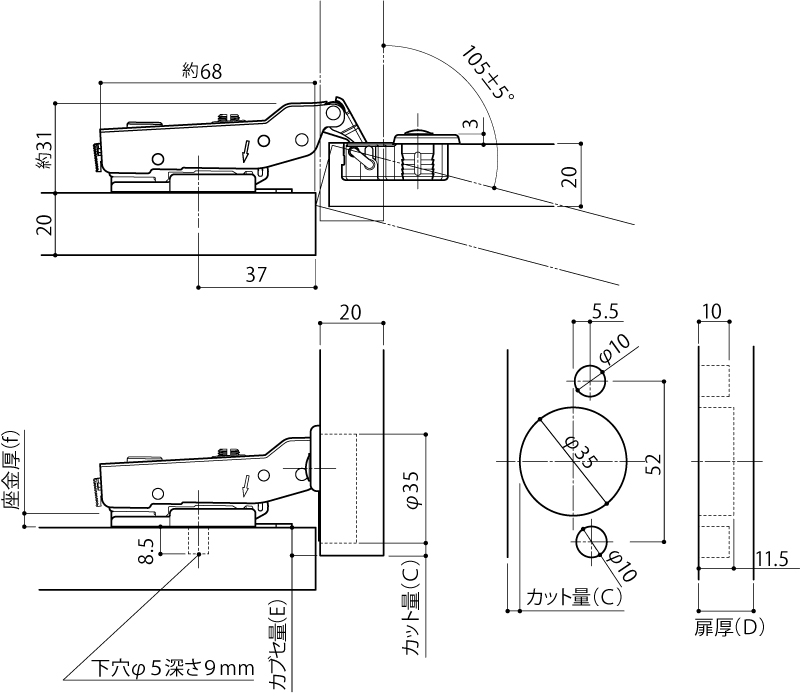

C80B677T0F 110°開き半カブセ
80T★0TQ-32A カム式調整座金（皿穴）

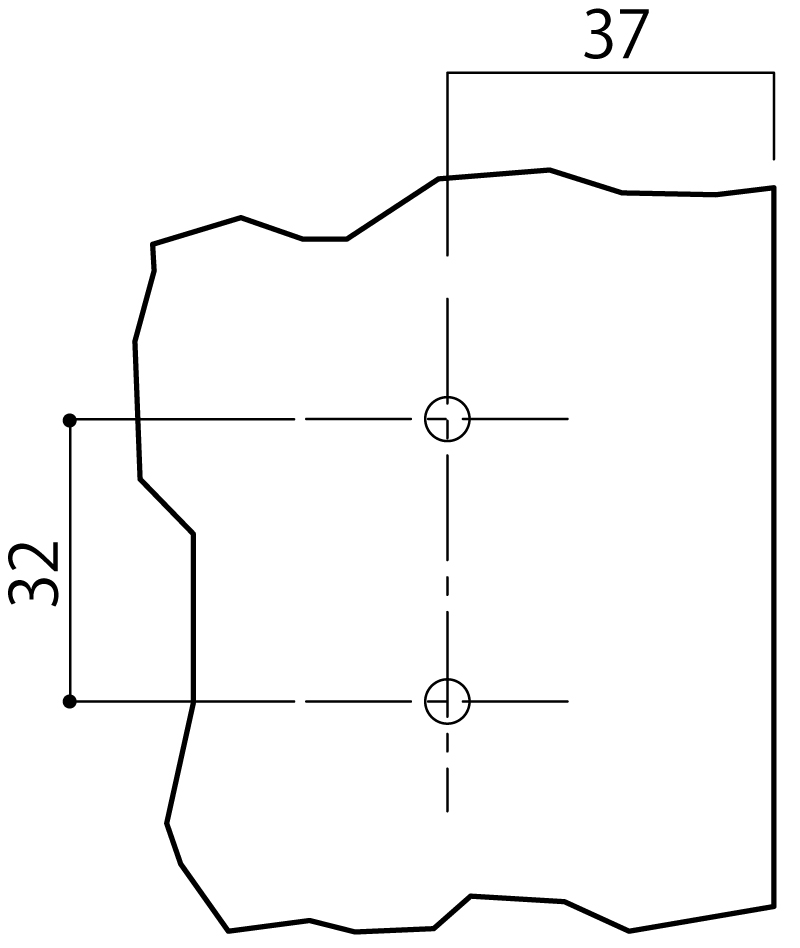

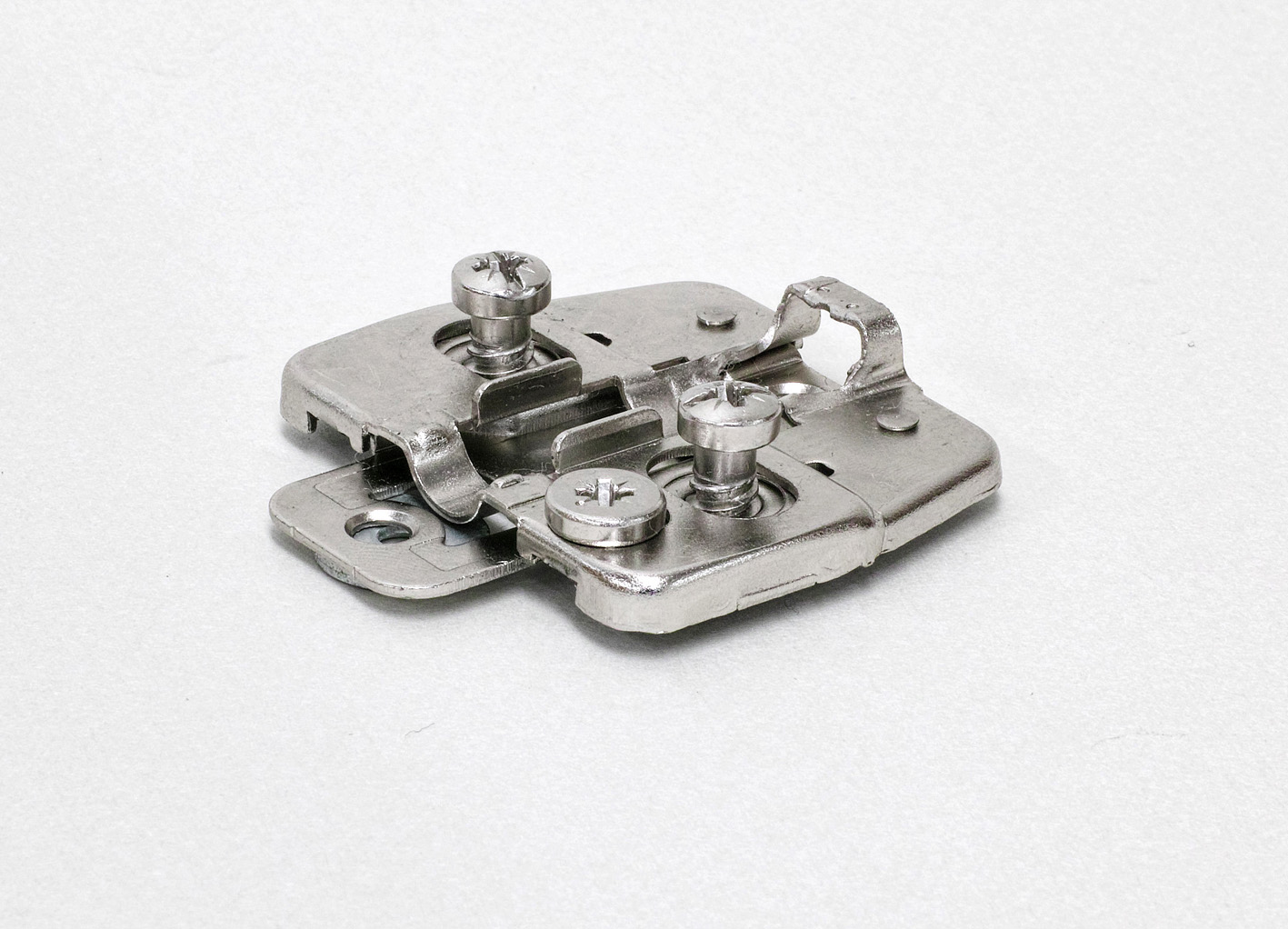

80T★2TQ2-32A カム式調整座金（ユーロビス）（★：座金厚み、数値：0,2,4）
トビラの寸法と丁番の個数
調整
スムーズな扉の開閉を可能にした、新シリーズヒンジ！
扉の跳ね返りもなく、静かに扉が閉まります。

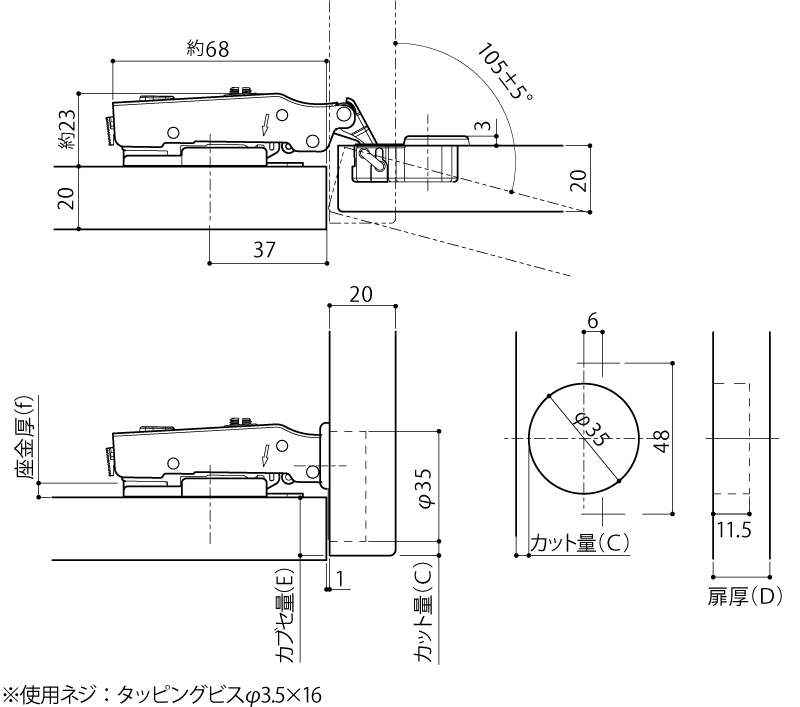

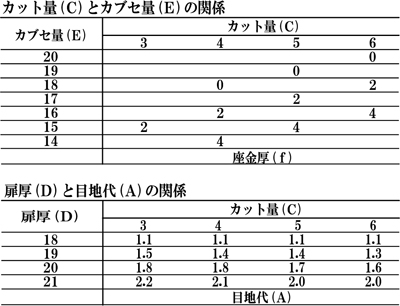

C80A676 ダンパー内蔵スライド丁番 110°開き全カブセ（ワンタッチタイプ）
材質：SPCC
仕上げ：ニッケルメッキ
調整幅
左／右調整：＋4mm／-2mm
前／後調整：+3mm／-1mm
上下調整 ：±2mm

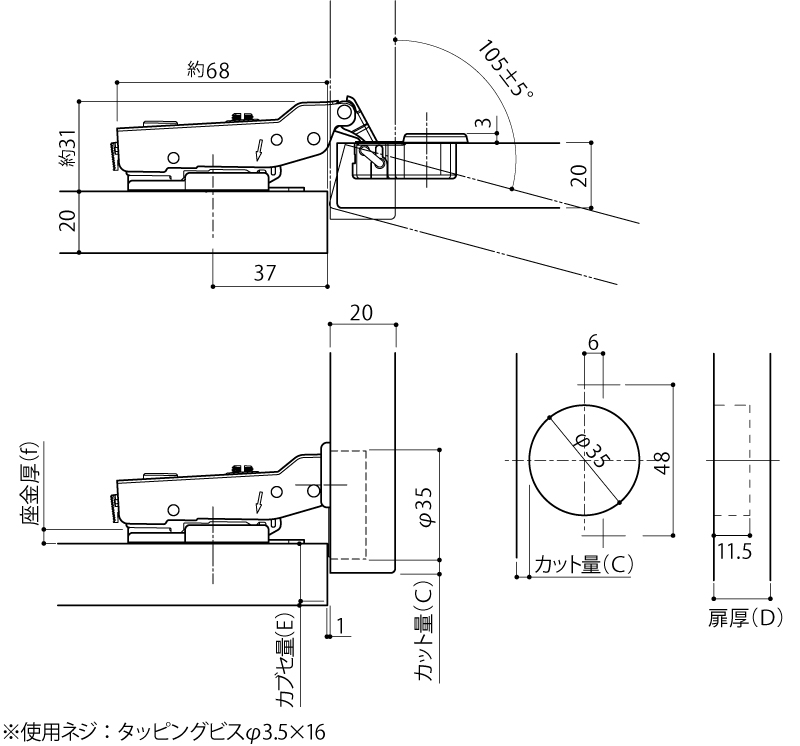

C80B676 ダンパー内蔵スライド丁番 110°開き半カブセ（ワンタッチタイプ）
材質：SPCC
仕上げ：ニッケルメッキ
調整幅
左／右調整：＋4mm／-2mm
前／後調整：+3mm／-1mm
上下調整 ：±2mm

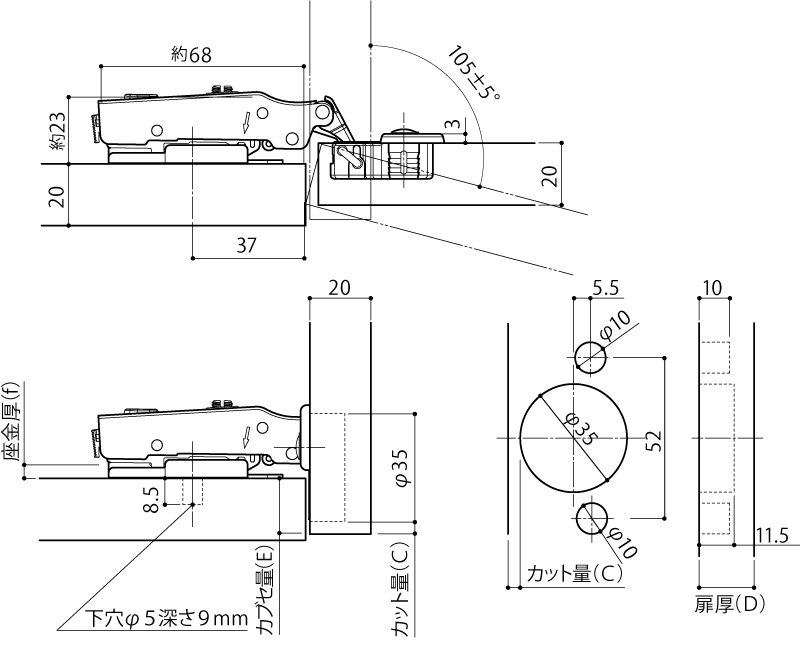

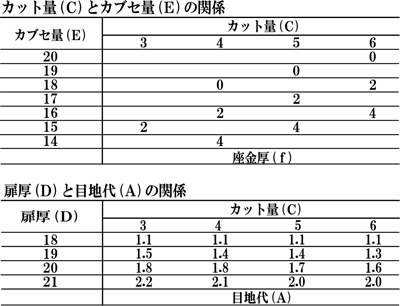

C80A677T0 ダンパー内蔵スライド丁番 110°開き全カブセ（ワンタッチタイプ）
材質：SPCC
仕上げ：ニッケルメッキ
調整幅
左／右調整：＋4mm／-2mm
前／後調整：+3mm／-1mm
上下調整 ：±2mm

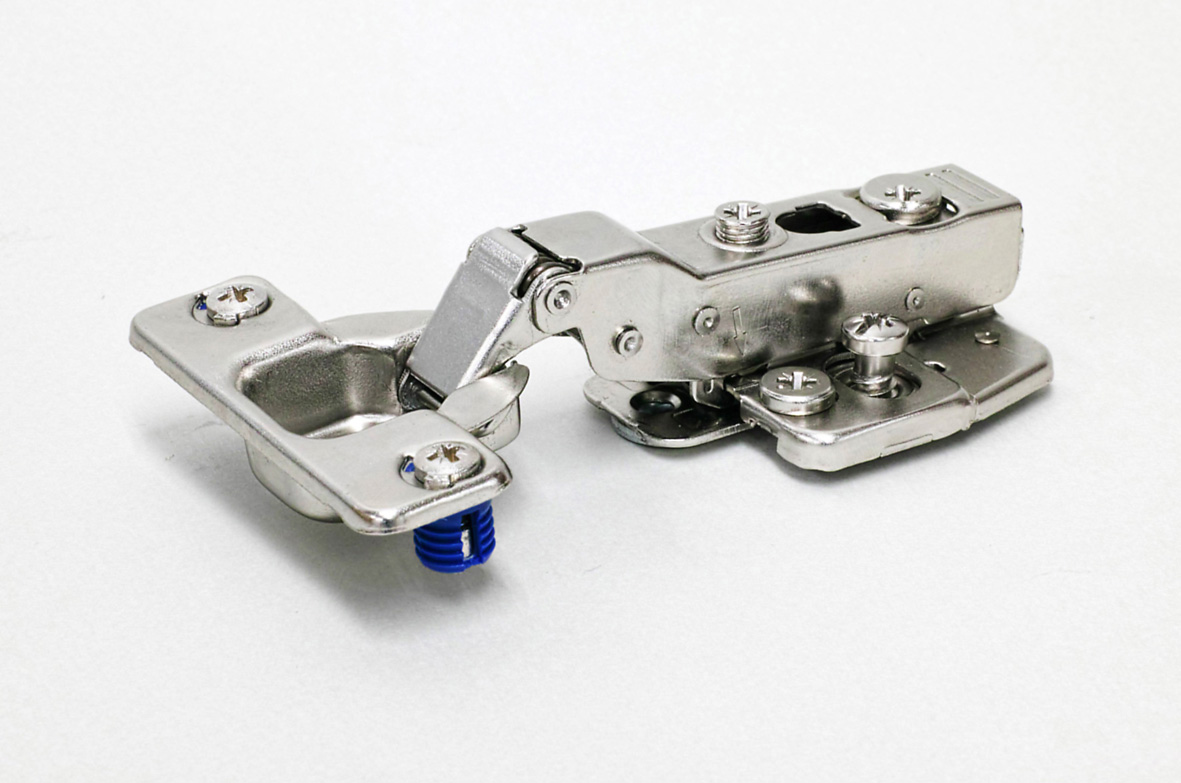

C80B677T0 ダンパー内蔵スライド丁番 110°開き半カブセ（ワンタッチタイプ）
材質：SPCC
仕上げ：ニッケルメッキ
調整幅
左／右調整：＋4mm／-2mm
前／後調整：+3mm／-1mm
上下調整 ：±2mm

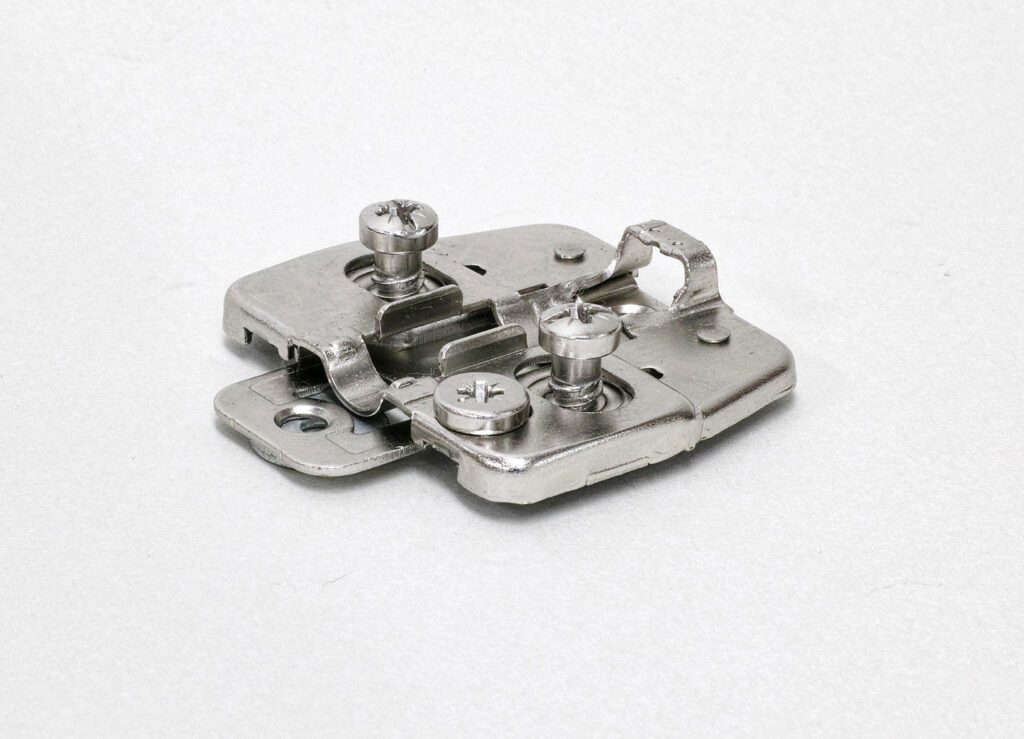

80T00TQ-32A カム式調整座金（皿穴タイプ）
材質：SPCC
仕上げ：ニッケルメッキ
上下調整幅：±2mm

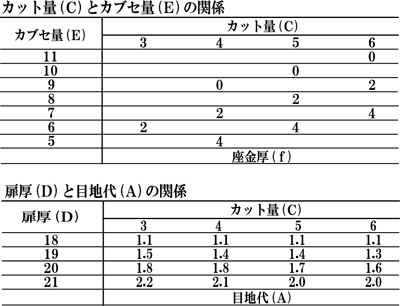

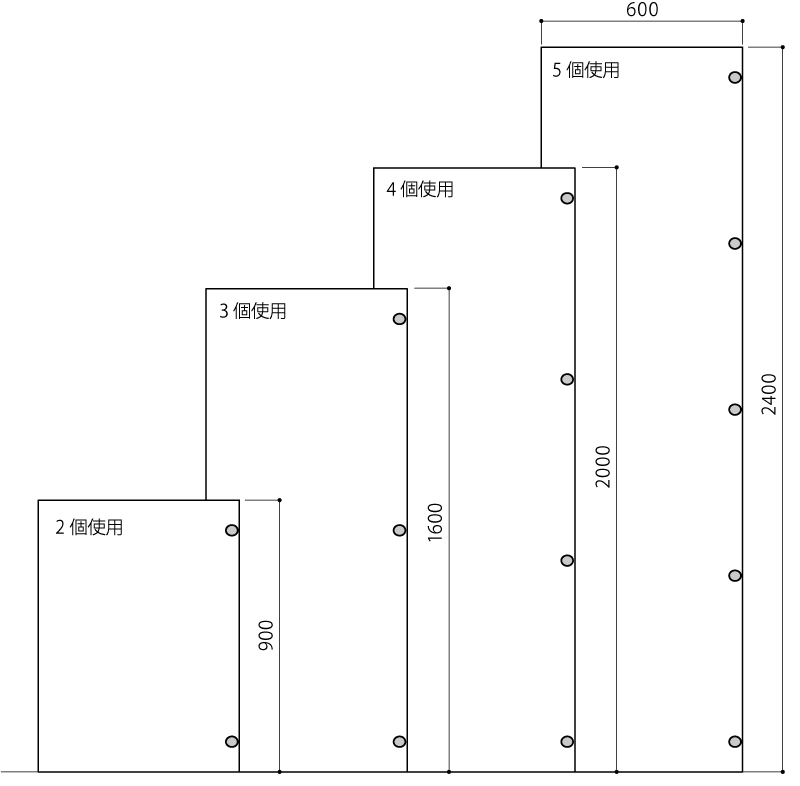

トビラの寸法と丁番の個数
扉のサイズに応じての、丁番必要個数を表示しています。
材質、構造等により、通常より扉の重量が大きい場合は丁番を1個増やして下さい。
使用前に、実際に取付試験をして確認されることをおすすめいたします。
※本図は、丁番使用数量の目安を示すものであり、丁番の性能を保証するものではありません。

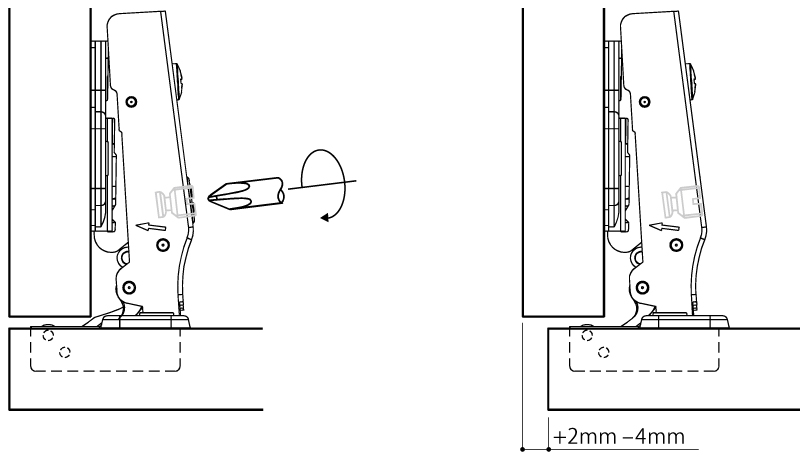

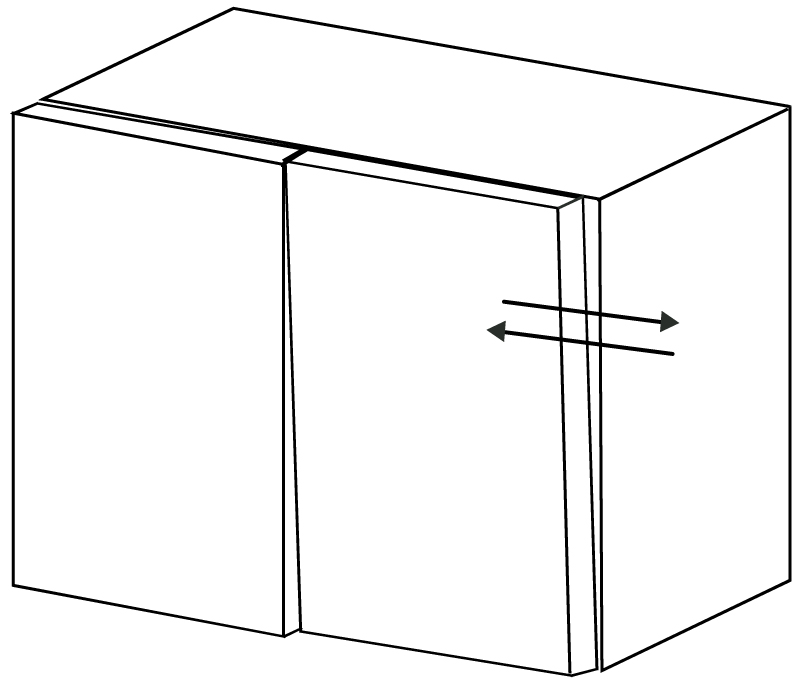

左右調整
本体前側の調整ネジを回すことで、外側に2mm、内側に4mm 動かすことができます。

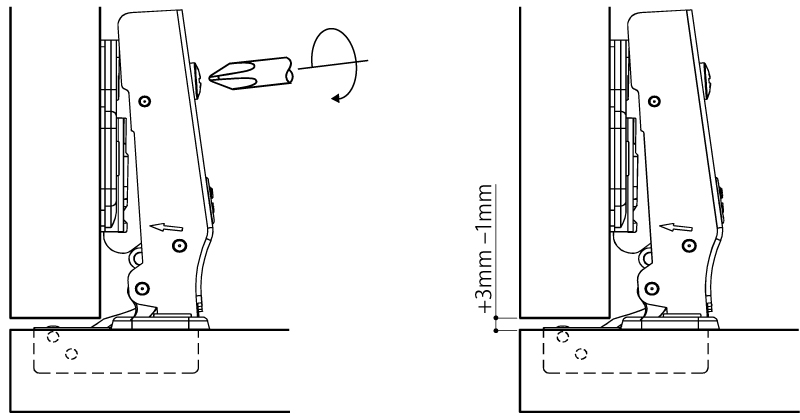

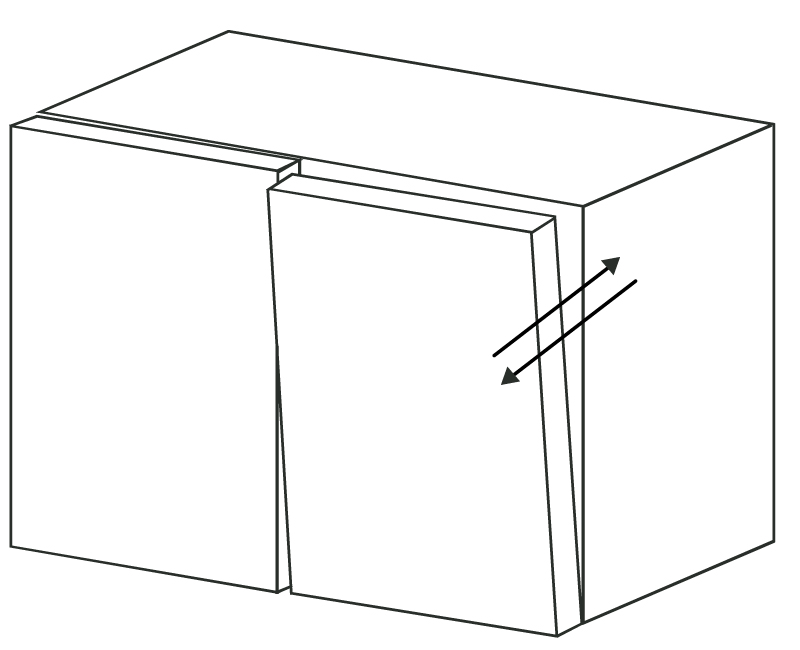

前後調整
本体後側の調整カムを回すことで、前に3mm、後に1mm 動かすことができます。

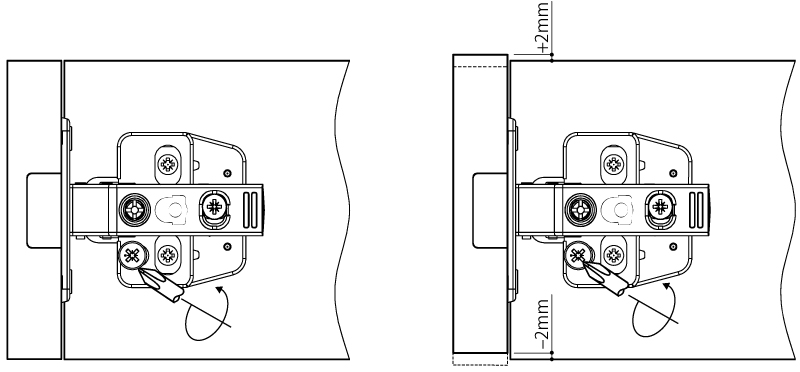

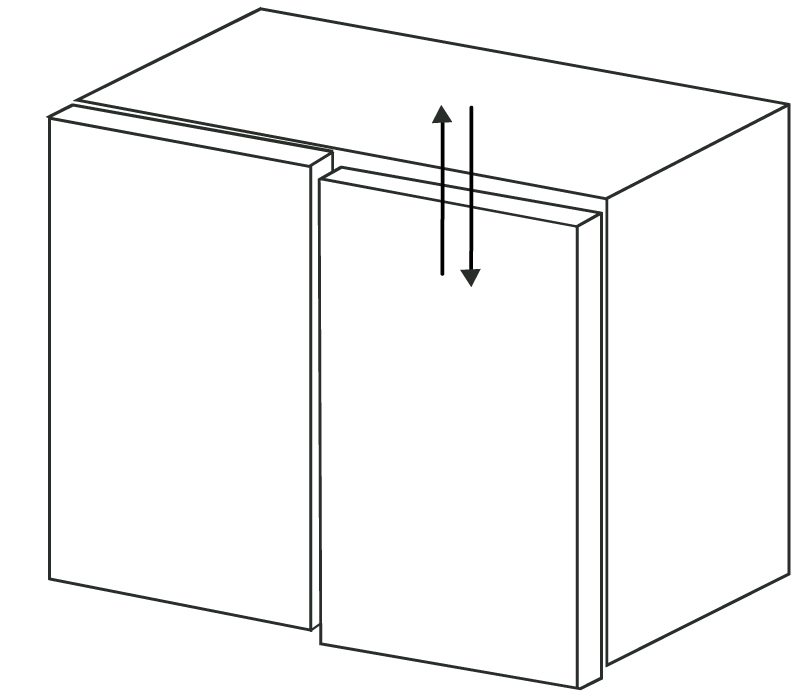

上下調整
座金側の調整カムを回すことで、上に2mm、下に2mm 動かすことができます。
